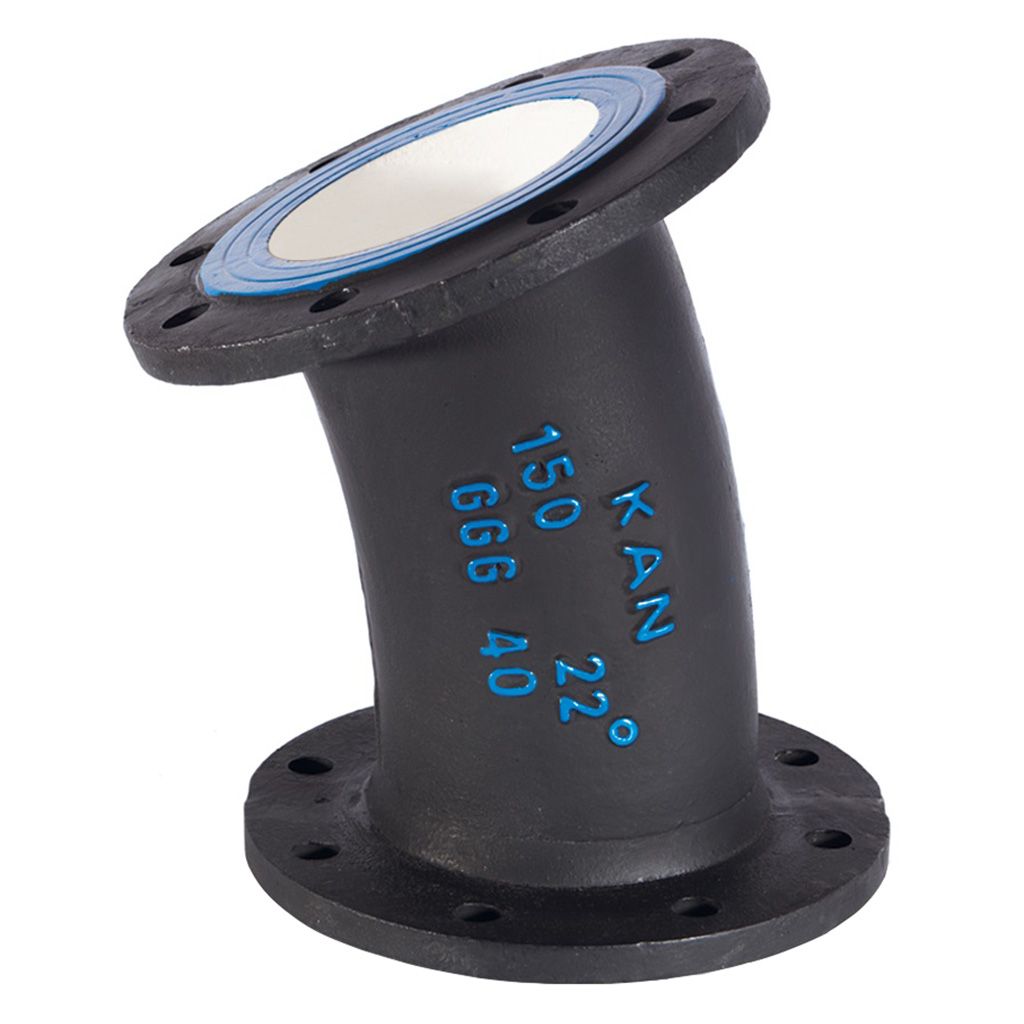

زانو دو سر فلنج 22.5 درجه
تعریف و کاربرد
جهت اتصال دو لوله با انتهای فلنج‌دار که نسبت به یکدیگر زاویه 22.5° دارند، استفاده‌می‌شود. استاندارد فلنج بر اساس DIN EN 1092 – 2. استاندارد ابعاد بر اساس ISO 2531. استاندارد ریخته‌گری بر اساس DIN EN 1693.
نام‌های رایج
زانو دو سر فلنج / زانو فلنج‌دار
نکات کلیدی
جهت آب‌بندی قسمت فلنج‌دار از واشر تخت لاستیک یا منجیت‌دار استفاده می‌شود. دارای پوشش بنتونیتی، پرایمر و یا قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی.
شماره سریال
D10006
جنس چدنی
زاویه 22.5 درجه
نوع کاربرد اتصال

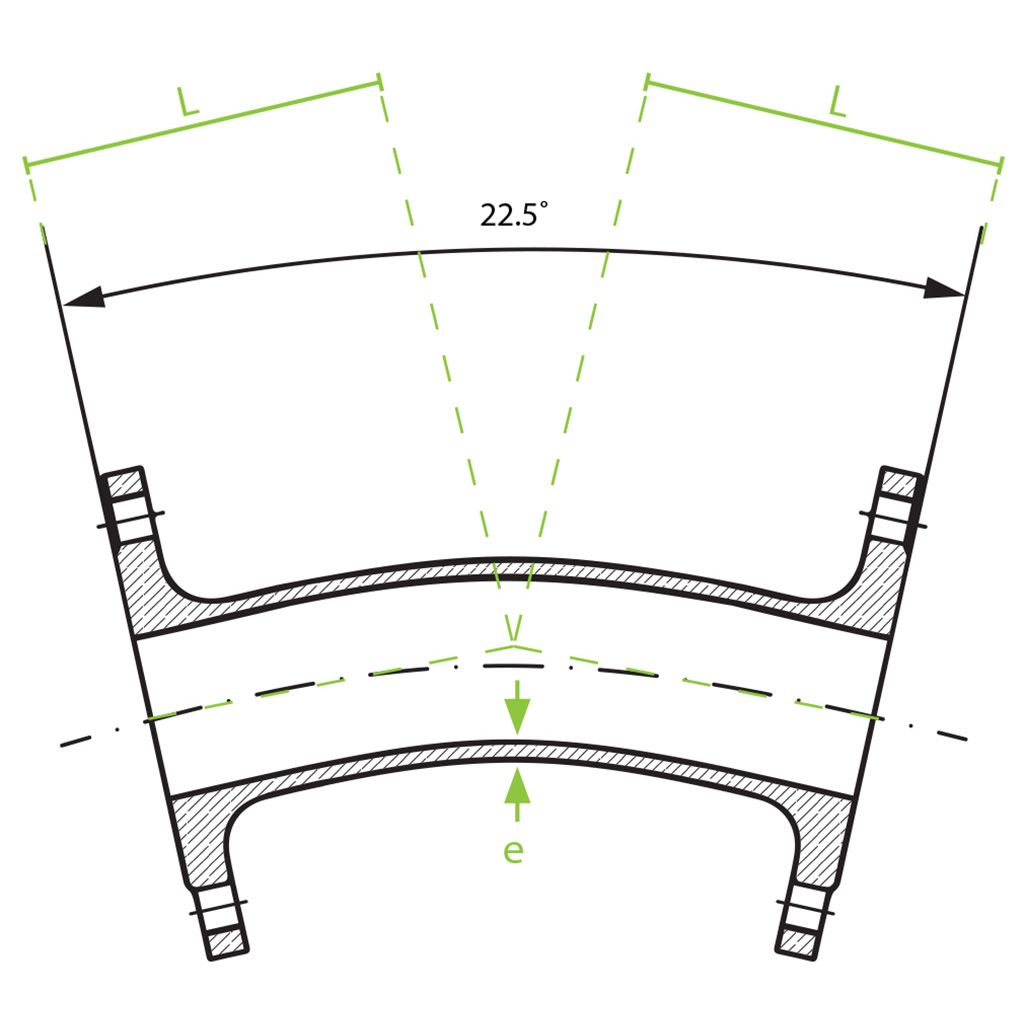

ابعاد | ابعاد | ||||
Nominal Diameter (DN) | L | e | Nominal Diameter (DN) | L | e |
| 80 | 130 | 7 | 400 | 234 | 10.8 |
| 100 | 140 | 7.2 | 450 | 349 | 11.4 |
| 125 | 7.5 | 500 | 375 | 12 | |
| 150 | 160 | 7.8 | 600 | 426 | 13.2 |
| 200 | 180 | 8.4 | 700 | 478 | 14.4 |
| 250 | 350 | 9 | 800 | 529 | 15.6 |
| 300 | 400 | 9.6 | 900 | 581 | 16.8 |
| 350 | 298 | 10.2 | 1000 | 632 | 18 |
