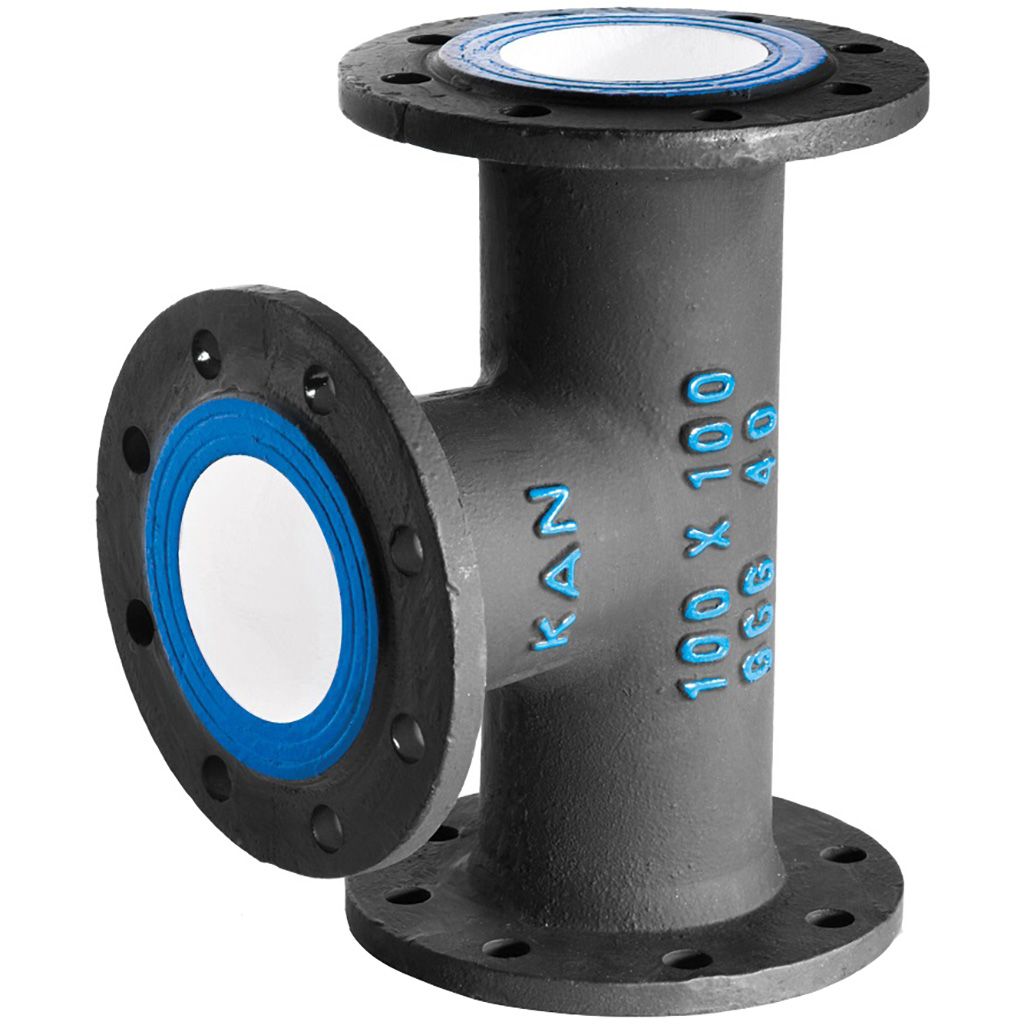

سه راه سه سر فلنج
تعریف و کاربرد
جهت گرفتن انشعاب از خط لوله اصلی می‌باشد. استاندارد فلنج بر اساس DIN EN 1092 – 2. استاندارد ابعاد بر اساس ISO 2531. استاندارد ریخته‌گری بر اساس DIN EN 1693.
نام‌های رایج
سه راه سر فلنج / سه راه فلنج‌دار
نکات کلیدی
جهت آب‌بندی قسمت فلنج‌دار از واشر تخت لاستیک یا منجیت‌دار استفاده می‌شود. دارای پوشش بنتونیتی / پرایمر / قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی. سوراخ‌های هر سه فلنج می‌بایست به گونه‌ای باشند که قطعات متصل، در راستای عمود قرار بگیرند.
شماره سریال
D10003
جنس چدنی
نوع کاربرد اتصال
بدنه | انشعاب | ||||||

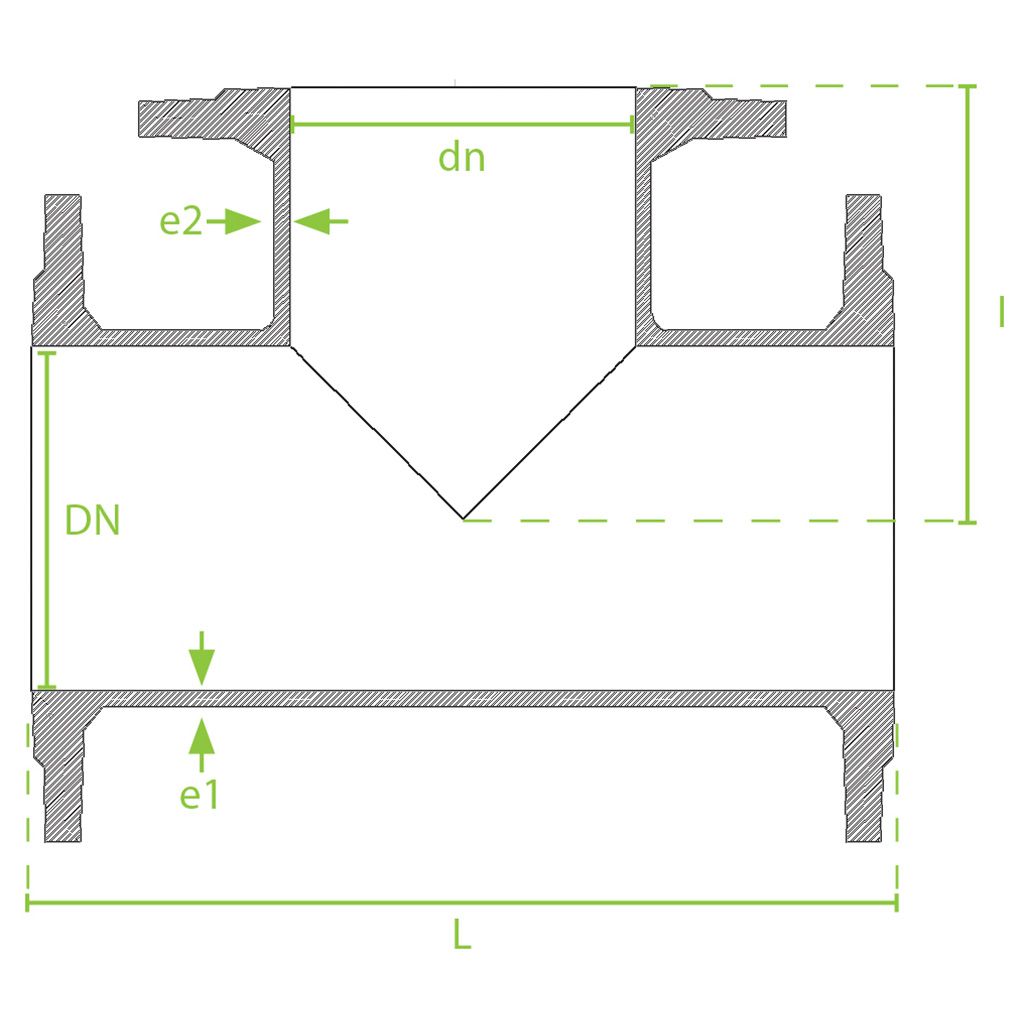

Size(DN) | Size(dn) | e1 | L | e2 | I | ||
Type A | Type B | Type A | Type B | ||||
| 80 | 80 | 7 | 330 | 330 | 7 | 165 | 165 |
| 100 | 80 | 7.2 | 360 | 330 | 7 | 175 | 170 |
| 100 | 100 | 7.2 | 360 | 330 | 7.2 | 180 | 180 |
| 150 | 80 | 7.8 | 440 | 360 | 7 | 205 | 200 |
| 150 | 100 | 7.8 | 440 | 380 | 7.2 | 210 | 205 |
| 150 | 150 | 7.8 | 440 | 440 | 7.8 | 220 | 220 |
| 200 | 80 | 8.4 | 520 | 380 | 7 | 235 | 225 |
| 200 | 100 | 8.4 | 520 | 400 | 7.2 | 240 | 230 |
| 200 | 150 | 8.4 | 520 | 460 | 7.8 | 250 | 245 |
| 200 | 200 | 8.4 | 520 | 520 | 8.4 | 260 | 260 |
| 250 | 80 | 9 | --- | 405 | 7 | --- | 265 |
| 250 | 100 | 9 | 700 | 425 | 7.2 | 275 | 270 |
| 250 | 150 | 9 | --- | 585 | 7.8 | --- | 280 |
| 250 | 200 | 9 | 700 | 540 | 8.4 | 325 | 290 |
| 250 | 250 | 9 | 700 | 600 | 9 | 360 | 300 |
| 300 | 80 | 9.6 | --- | 425 | 7 | --- | 295 |
بدنه | انشعاب | ||||||
Size(DN) | Size(dn) | e1 | L | e2 | I | ||
Type A | Type B | Type A | Type B | ||||
| 300 | 100 | 9.6 | 800 | 450 | 7.2 | 300 | 300 |
| 300 | 150 | 9.6 | --- | 505 | 7.8 | --- | 310 |
| 300 | 200 | 9.6 | 800 | 585 | 8.4 | 350 | 320 |
| 300 | 250 | 9.6 | --- | 620 | 9 | --- | 330 |
| 300 | 300 | 9.6 | 800 | 680 | 9.6 | 400 | 340 |
| 350 | 100 | 10.2 | 850 | 470 | 7.2 | 325 | 330 |
| 350 | 150 | 10.2 | --- | 530 | 7.8 | --- | 340 |
| 350 | 200 | 10.2 | 850 | 585 | 8.4 | 325 | 350 |
| 350 | 250 | 10.2 | --- | 645 | 9 | --- | 360 |
| 350 | 300 | 10.2 | 850 | 645 | 9.6 | --- | 370 |
| 350 | 350 | 10.2 | 850 | 760 | 10.2 | 425 | 380 |
| 400 | 100 | 10.8 | 90 | 490 | 7.2 | 350 | 360 |
| 400 | 150 | 10.8 | --- | 550 | 7.8 | --- | 370 |
| 400 | 200 | 10.8 | 900 | 610 | 8.4 | 350 | 380 |
| 400 | 250 | 10.8 | --- | 665 | 9 | --- | 390 |
| 400 | 300 | 10.8 | --- | 725 | 9.6 | --- | 400 |
بدنه | انشعاب | ||||||
Size(DN) | Size(dn) | e1 | L | e2 | I | ||
Type A | Type B | Type A | Type B | ||||
| 400 | 350 | 10.8 | --- | 725 | 10.2 | --- | 410 |
| 400 | 400 | 10.8 | 900 | 840 | 10.8 | 450 | 420 |
| 500 | 150 | 12 | 1000 | 650 | 7.8 | 400 | 420 |
| 500 | 200 | 12 | 1000 | 650 | 8.4 | 400 | 440 |
| 500 | 250 | 12 | 1000 | 650 | 9 | 400 | 450 |
| 500 | 300 | 12 | 1000 | 650 | 9.6 | 400 | 460 |
| 500 | 400 | 12 | 1000 | 885 | 10.8 | 500 | 480 |
| 500 | 500 | 12 | 1000 | 1000 | 12 | 500 | 500 |
| 600 | 200 | 13.2 | 1100 | 700 | 8.4 | 450 | 500 |
| 600 | 400 | 13.2 | 1100 | 930 | 10.8 | 550 | 540 |
| 600 | 600 | 13.2 | 1100 | 1165 | 13.2 | 550 | 580 |
| 700 | 200 | 14.4 | 650 | --- | 8.4 | 525 | --- |
| 700 | 400 | 14.4 | 970 | --- | 10.8 | 555 | --- |
| 700 | 700 | 14.4 | 1200 | --- | 14.4 | 600 | --- |
| 800 | 200 | 15.6 | 690 | --- | 8.4 | 585 | --- |
| 800 | 400 | 15.6 | 910 | --- | 10.8 | 615 | --- |
بدنه | انشعاب | ||||||
Size(DN) | Size(dn) | e1 | L | e2 | I | ||
Type A | Type B | Type A | Type B | ||||
| 800 | 600 | 15.6 | 1350 | --- | 13.2 | 645 | --- |
| 800 | 800 | 15.6 | 1350 | --- | 15.6 | 675 | --- |
| 900 | 200 | 16.8 | 730 | --- | 8.4 | 645 | --- |
| 900 | 400 | 16.8 | 950 | --- | 10.8 | 675 | --- |
| 900 | 600 | 16.8 | 1500 | --- | 13.2 | 705 | --- |
| 900 | 900 | 16.8 | 1500 | --- | 16.8 | 750 | --- |
| 1000 | 500 | 18 | 1650 | --- | 12 | 705 | --- |
| 1000 | 800 | 18 | 1650 | --- | 15.6 | 735 | --- |
| 1000 | 1000 | 18 | 1650 | --- | 18 | 525 | --- |
