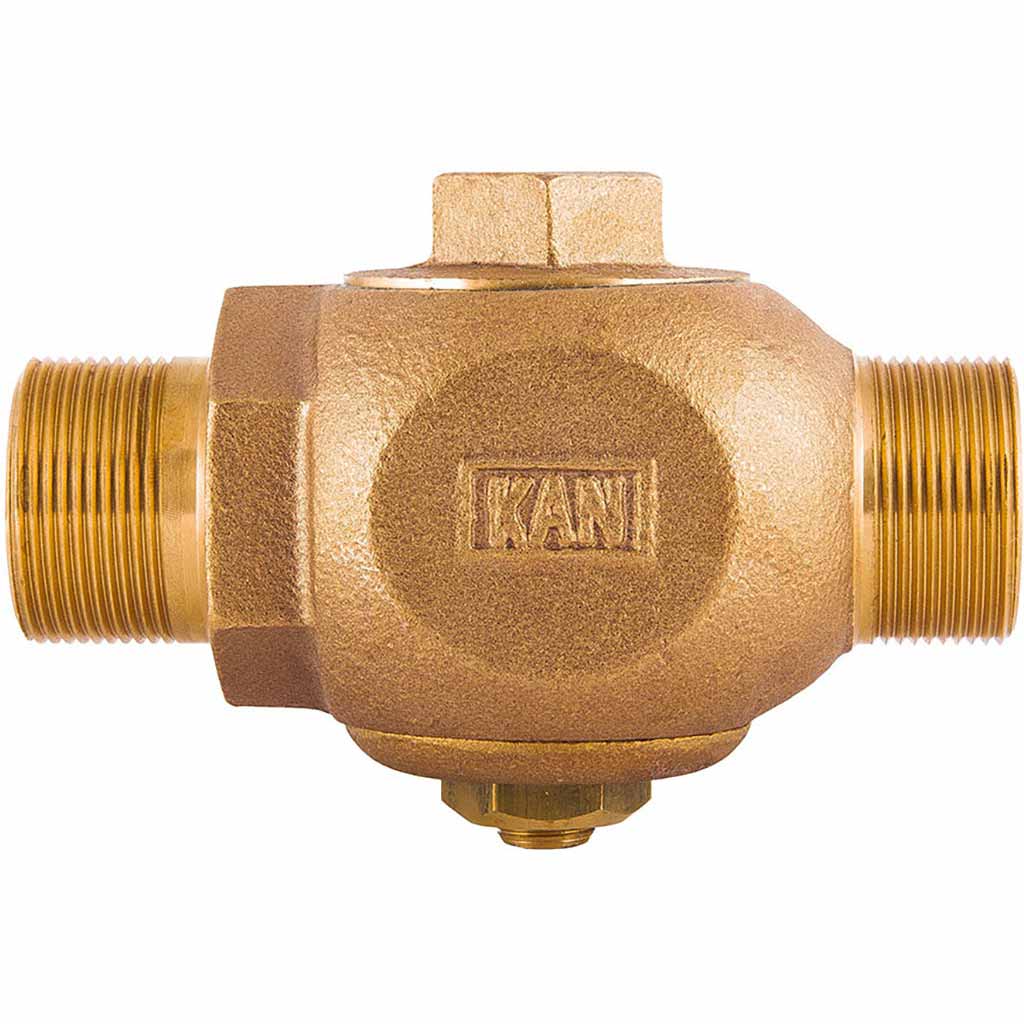

شیر شبکه پلاگ والو روپیچ برنزی
تعریف و کاربرد
شیر شبکه، شیری است که با یک چهارم دور باز و بسته میشود. این شیر، روی کمربند یا لوله فلزی برای قطع و وصل اضطراری و گرفتن انشعاب از شبکه توزیع آب نصب میگردد. امکان ارائه و تولید با اتصالات 5 لایه نیز وجود دارد.
نامهای رایج
شیرانشعاب / شیر شبکه / شیر کمربند
محل نصب
خارج ملك مشترک، مدفون بروی کمربند متصل به لوله انتقال توزیع آب قرار میگیرد.
نکات کلیدی
جهت باز و بسته کردن شیر، میبایست ابتدا مهره ته شیر باز گردد و سپس ضربه کوچکی به قسمت انتهایی نری شیر زده شود و پس از باز کردن شیر، مجدداً مهره بسته شود. شیر میبایست از سمت آچارخور به کمربند متصل شود. رزوههای کمربند میبایست مطابق رزوههای شیر شبکه از نوع ساده مطابق استاندارد باشد.
دما و فشار کاری
دمای کاری: بین 2 تا 35 درجه سانتی گراد / فشار کاری: 10 اتمسفر (pn10)
شماره سریال
V-11211

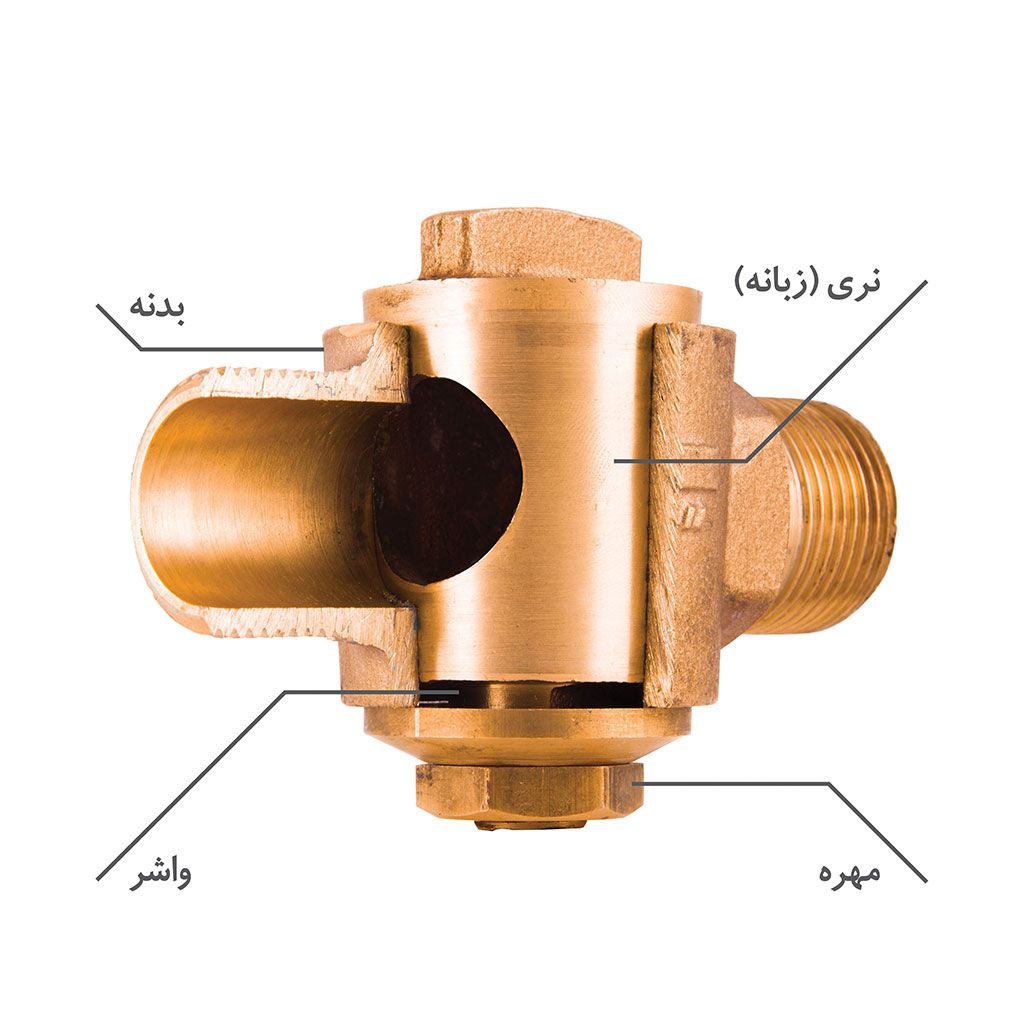

قطعات و جنس آنها | ||||
نام قطعه | جنس | استانداردASTM | استانداردEN | سیمبول |
بدنه | برنز | ASTM B62/C83600 | EN1982/CC491K | CuSn5Zn5Pb5-C |
نری (توپی) | ||||
واشر فلزی | ||||
مهره | ||||
واشر فلزی | برنج | ASTM B455/C38500 ASTM B455/C38000 | EN12164/CW614N EN12164/CW617N | CuZn39Pb3 CuZn38Pb2 |
مهره |

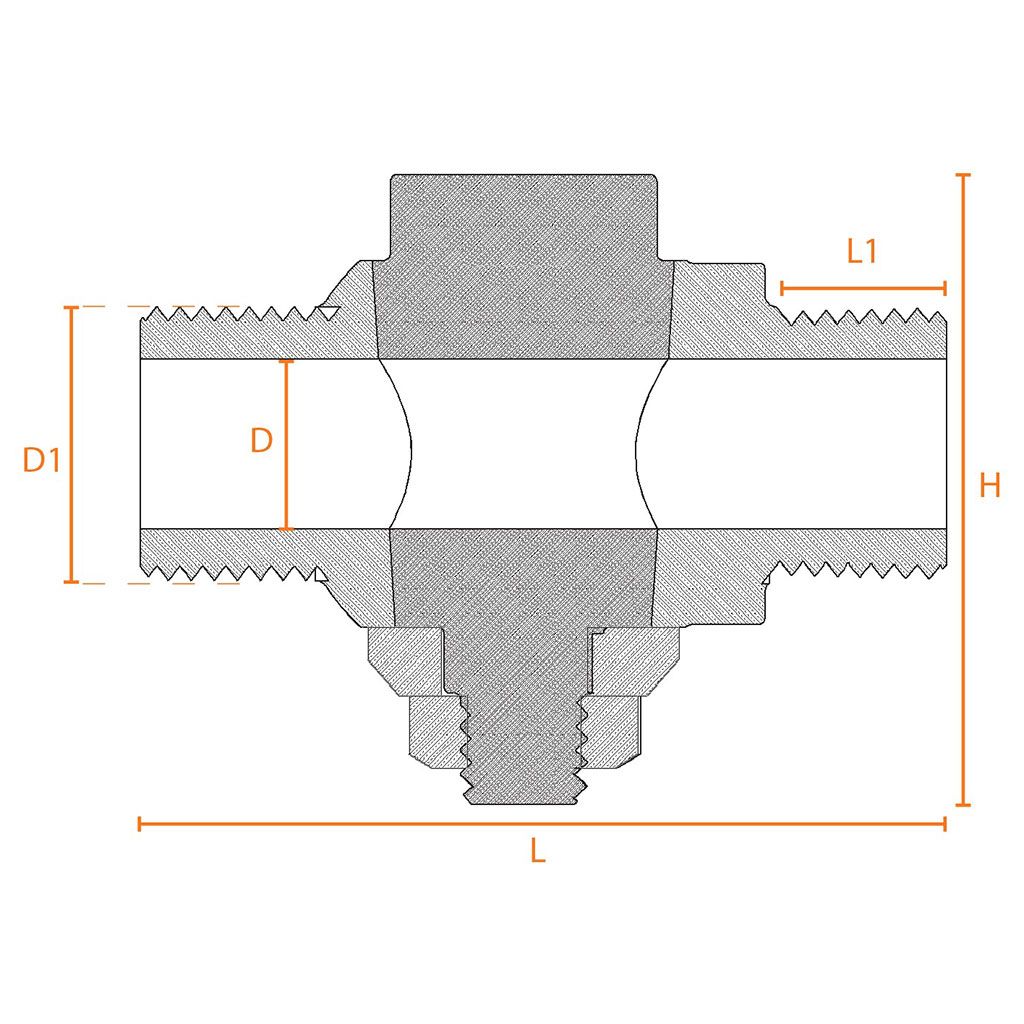

ابعاد بدنه | دنده ورودی و خروجی | |||||
SizeInch | L(mm) | H(mm) | D(mm) | L1(mm) | D1(mm) | تعداد دنده بر اینچ |
½ | 71.5 | 49 | 15 - 13 | 14.3 | 20.8 | 14 |
¾ | 87 | 62 | 20 - 19 | 15.9 | 25.7 | 14 |
1 | 110 | 76 | 26 - 25 | 19.1 | 33.3 | 11 |
¼ 1 | 155 | 110 | 31-32 | 25.4 | 41.3 | 11 |
½ 1 | 160 | 110 | 38-38 | 26 | 47 | 11 |
2 | 197 | 120 | 50-51 | 33 | 58 | 11 |
