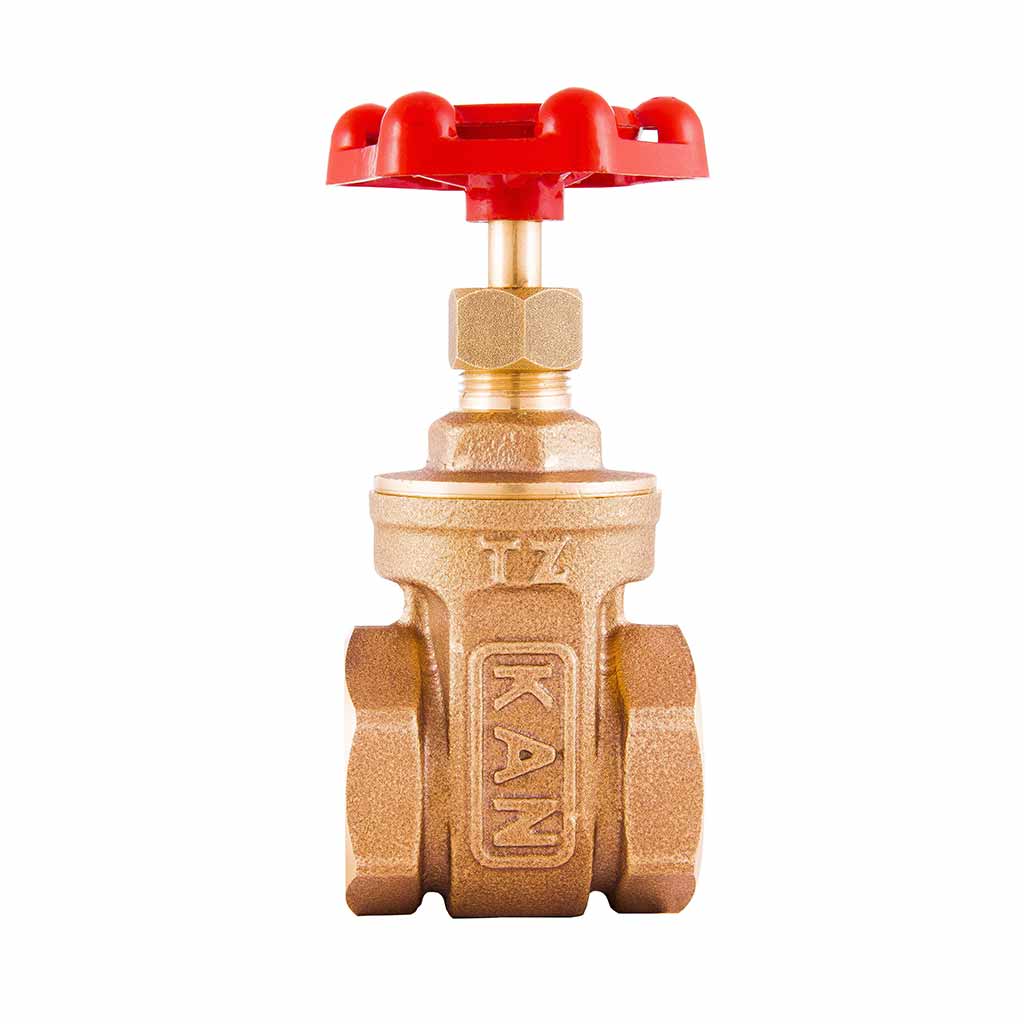

شیر فلکه کشویی برنزی

تعریف و کاربرد
این شیر برای قطع و وصل جریان اضطراری آب لوله کشی داخل ملک به کار میرود. عملکرد این شیر به گونهای است که جریان آب در آن توسط بندآورنده جریان کشویی که به شکل گوه میباشد کنترل میشود. هنگامی که شیر در حالت باز میباشد نباید لبه بندآر با آب در تماس باشد تا از خوردگی آن جلوگیری شود.
نامهای رایج
شیر فلکه / شیر گیت والو
محل نصب
داخل حوضچه کنتور و یا تابلو انشعاب بعد از شیر یکطرفه
نکات کلیدی
هنگامی که شیر کامل بسته باشد، جهت استفاده کافیست به اندازه یک ربع باز شود.
دما و فشار کاری
دمای کاری: بین 2 تا 35 درجه سانتی گراد / فشار کاری: 10 اتمسفر (pn10)
شماره سریال
V-17422
جنس برنز
آببندی گیت والو
ورودی توپیچ
خروجی توپیچ

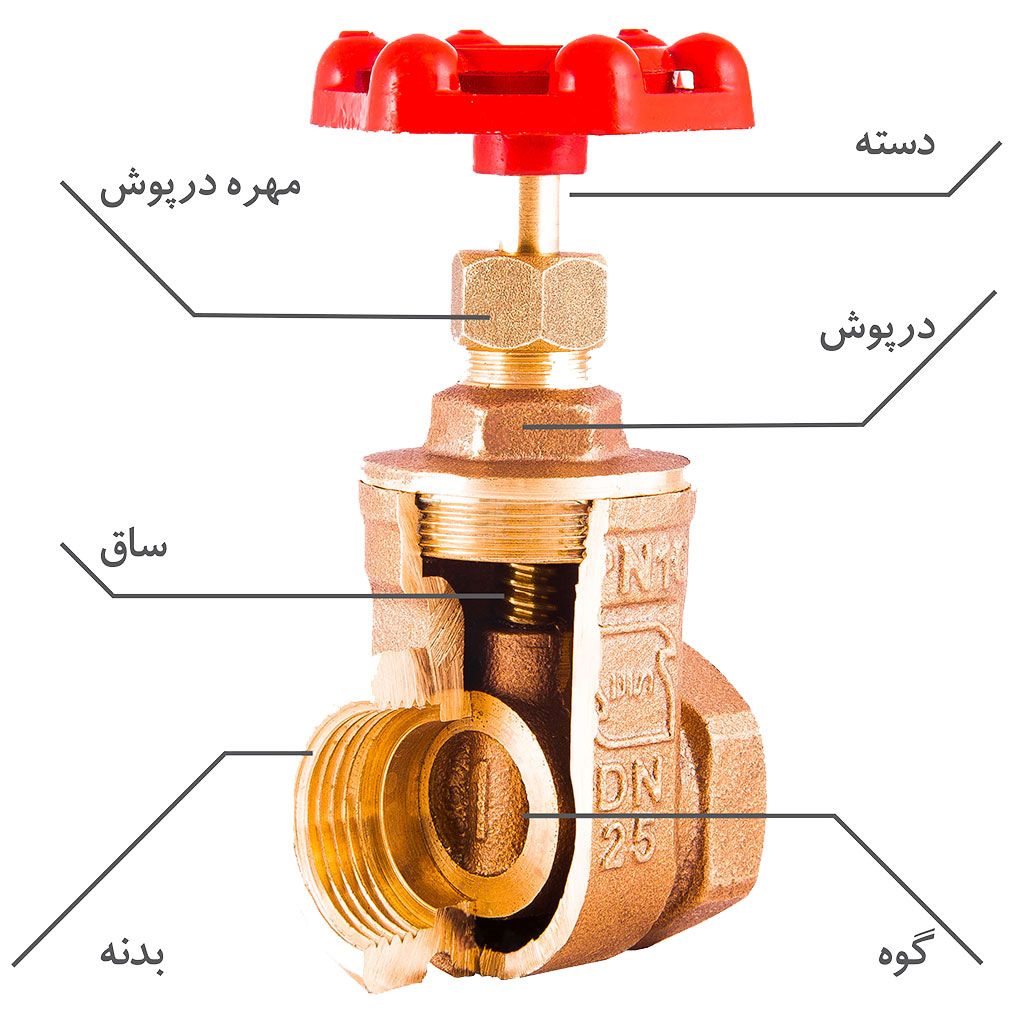

قطعات وجنس آنها | ||||
نام قطعه | جنس | استانداردASTM | استانداردEN | سیمبول |
بدنه | برنز | ASTM B62/C83600 | EN1982/CC491K | CuSn5Zn5Pb5-C |
گوه/بندآر | ||||
درپوش | ||||
ساق | برنج | ASTM B455/C38500 ASTM B455/C38000 | EN12164/CW614N EN12164/CW617N | CuZn39Pb3 CuZn38Pb2 |
مهره درپوش | ||||
دسته | آلومینیوم/سرب |

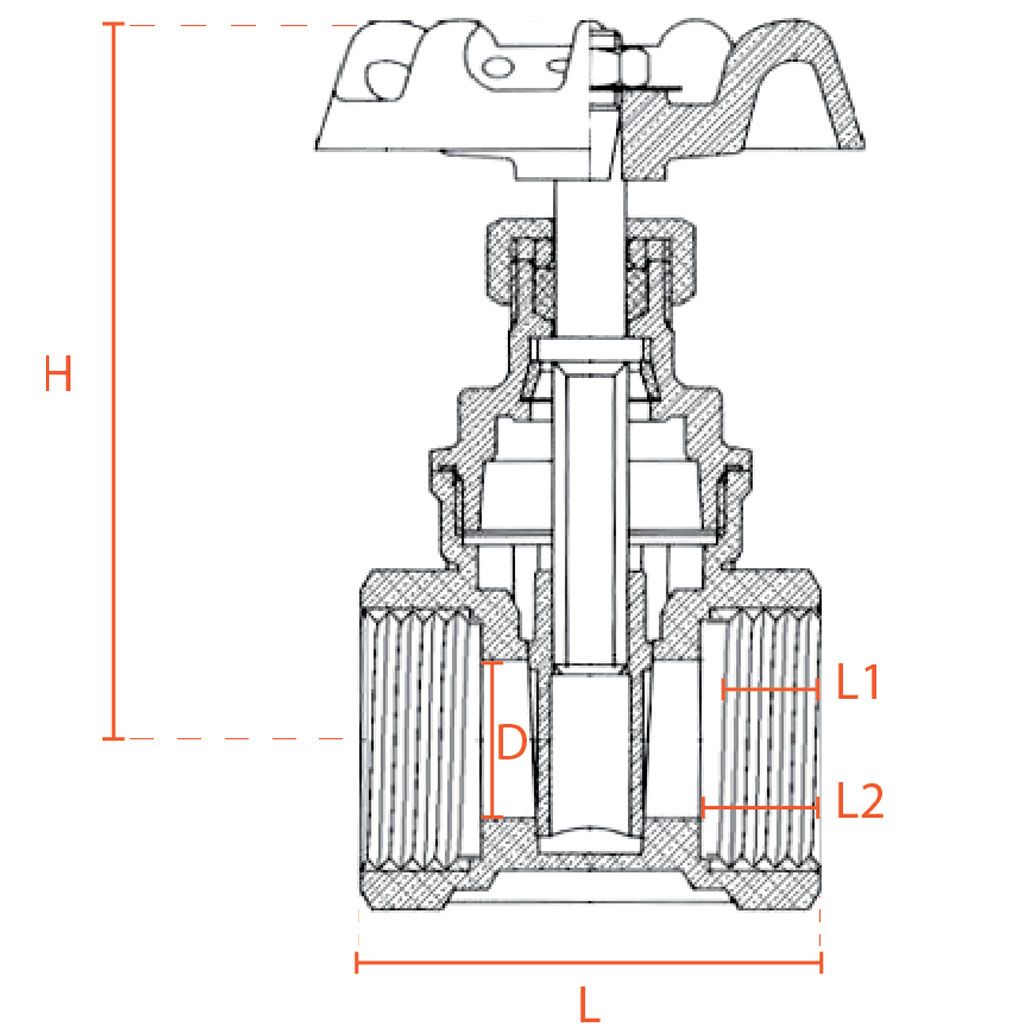

ابعاد بدنه | دنده طرفین | ||||||
SizeInch | L(mm) | H(mm) | D(mm) | L1(mm) | L2(mm) | D1(mm) | تعداد دنده بر اینچ |
½ | 45 | 77 | 13 | 11.5 | 11.5 | 12.2 | 14 |
¾ | 50 | 83 | 19 | 12.5 | 12.5 | 13 | 14 |
1 | 55 | 108 | 26 | 12.5 | 12.5 | 13 | 11 |
