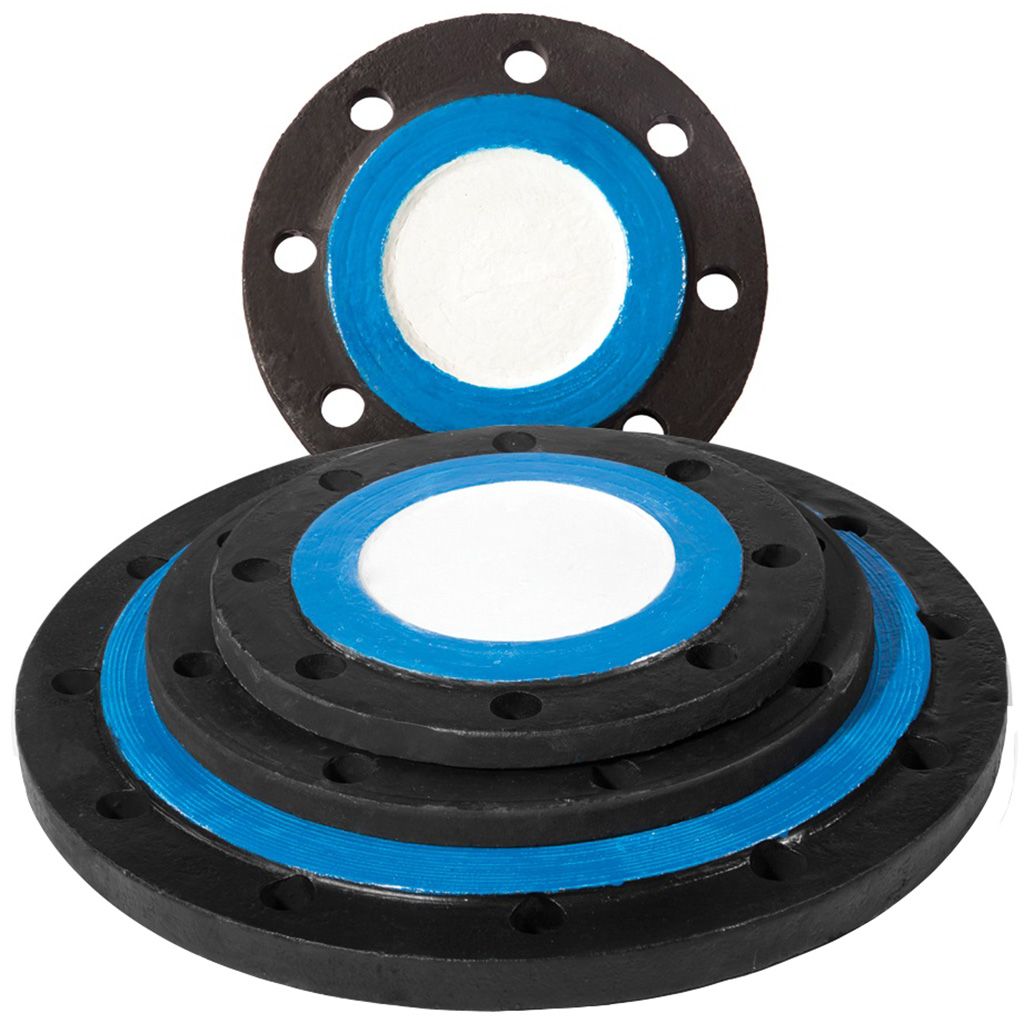

بلک فلنج
تعریف و کاربرد
جهت کور کردن و انسداد انتهای لوله که فلنج‌دار شده باشد و هر اتصال فلنج‌دار استفاده می‌شود. استاندارد فلنج بر اساس DIN EN 1092 – 2. استاندارد ابعاد بر اساس ISO 2531. استاندارد ریخته‌گری بر اساس DIN EN 1693.
نام‌های رایج
بلك فلنج / درپوش / درپوش کور / کورکن
نکات کلیدی
جهت آب‌بندی قسمت فلنج‌دار از واشر تخت لاستیک یا منجیت‌دار استفاده می‌شود. دارای پوشش بنتونیتی، پرایمر و یا قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی.
شماره سریال
D10010
جنس چدنی
نوع کاربرد اتصال

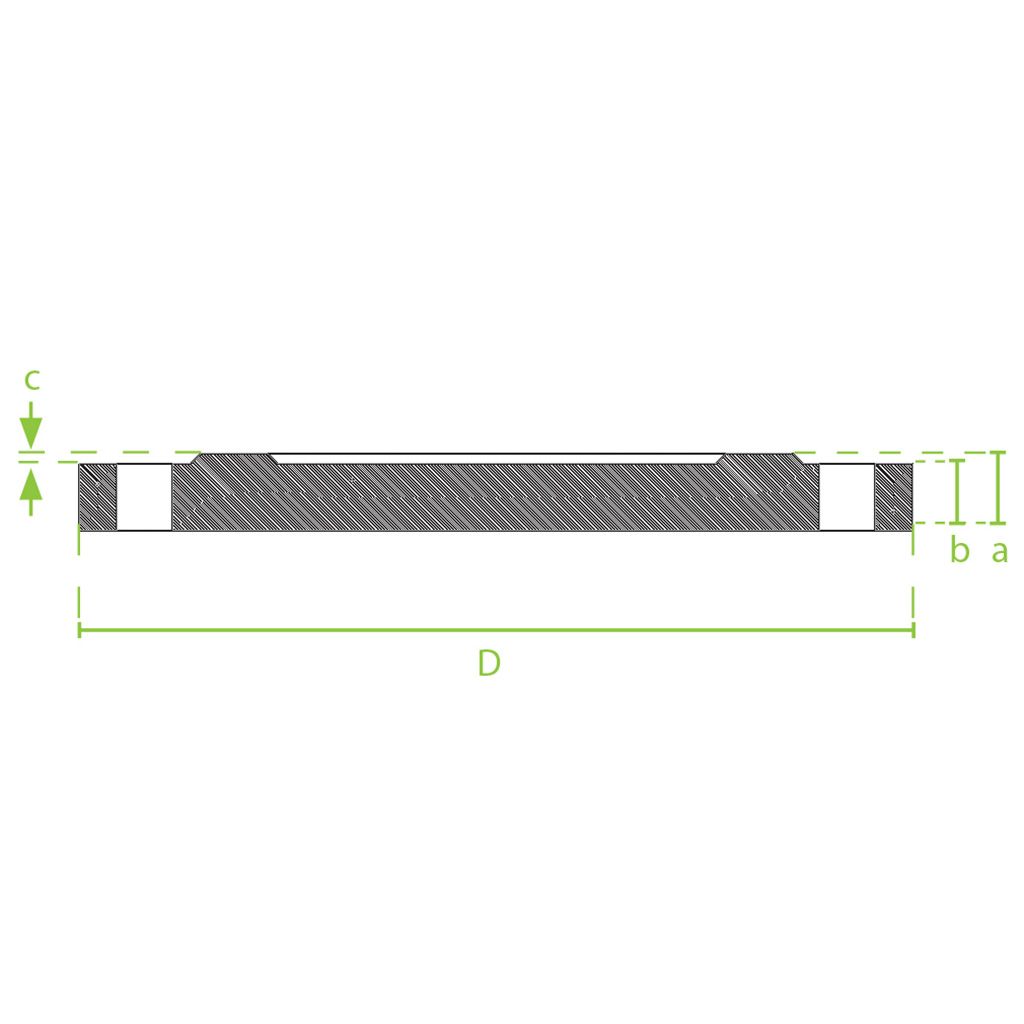

ابعاد | دنده طرفین | ||||||||
DN | D | a | b | c | DN | D | a | b | c |
| 80 | 200 | 19 | 16 | 3 | 400 | 585 | 24.5 | 20.5 | 4 |
| 100 | 220 | 19 | 16 | 3 | 500 | 670 | 26.5 | 22.5 | 4 |
| 150 | 285 | 19 | 16 | 3 | 600 | 780 | 30 | 25 | 5 |
| 200 | 340 | 20 | 17 | 3 | 700 | 895 | 32.5 | 27.5 | 5 |
| 250 | 400 | 22 | 19 | 3 | 800 | 1015 | 35 | 30 | 5 |
| 300 | 455 | 24.5 | 20.5 | 4 | 900 | 1115 | 37.5 | 32.5 | 5 |
| 350 | 505 | 24.5 | 20.5 | 4 | 1000 | 1230 | 40 | 35 | 5 |
