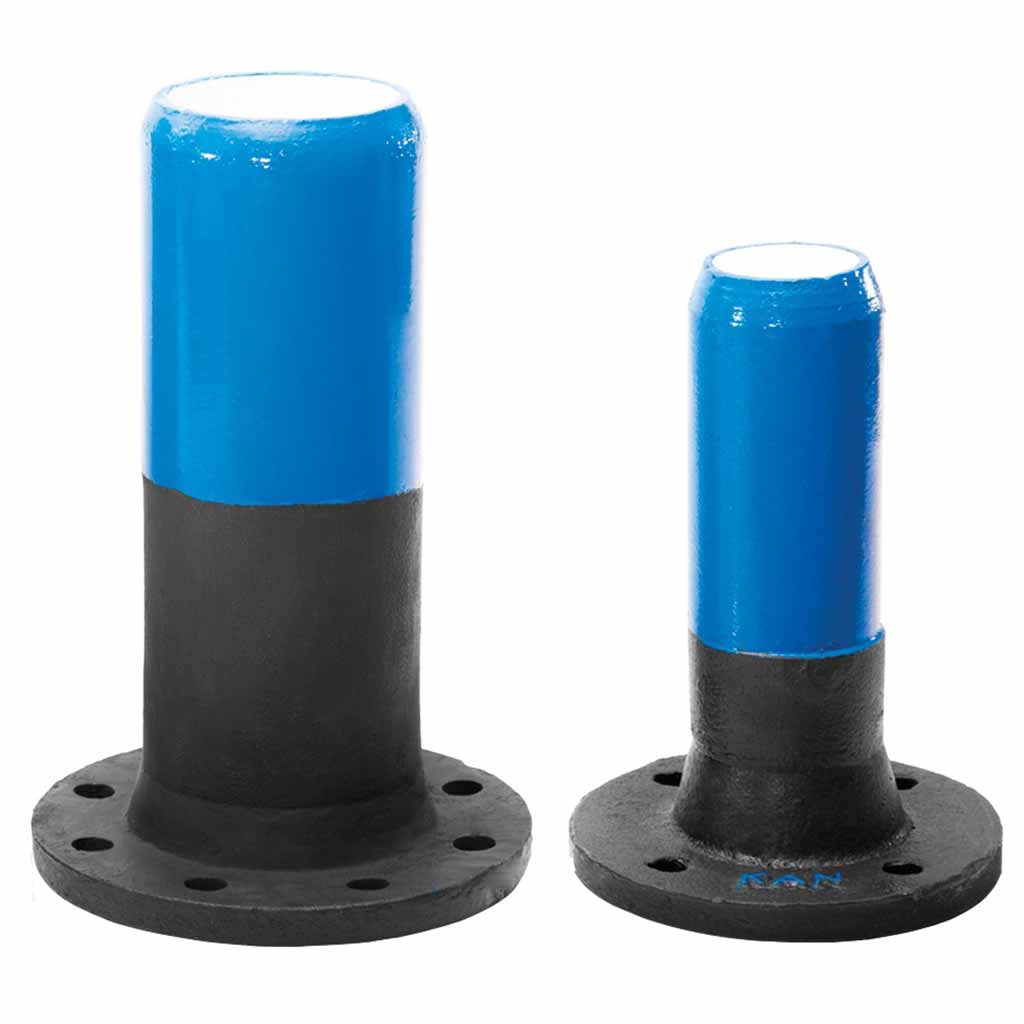

فلنج اسپیگات
تعریف و کاربرد
جهت تامین فاصله میان لوله و شیر و یا اتصال فلنج‌دار استفاده می‌شود. استاندارد فلنج بر اساس DIN EN 1092 – 2. استاندارد ابعاد بر اساس ISO 2531. استاندارد ریخته‌گری بر اساس DIN EN 1693.
نام‌های رایج
فلنج اسپیگات / اسپیگات / لوله یک سر فلنج
نکات کلیدی
قسمت ساده می‌بایست عاری از هر گونه مک و انحنا باشد. جهت آب‌بندی قسمت فلنج‌دار از واشر تخت لاستیک یا منجیت‌دار استفاده می‌شود. دارای پوشش بنتونیتی / پرایمر / قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی.
شماره سریال
D10004
جنس چدنی
نوع کاربرد اتصال

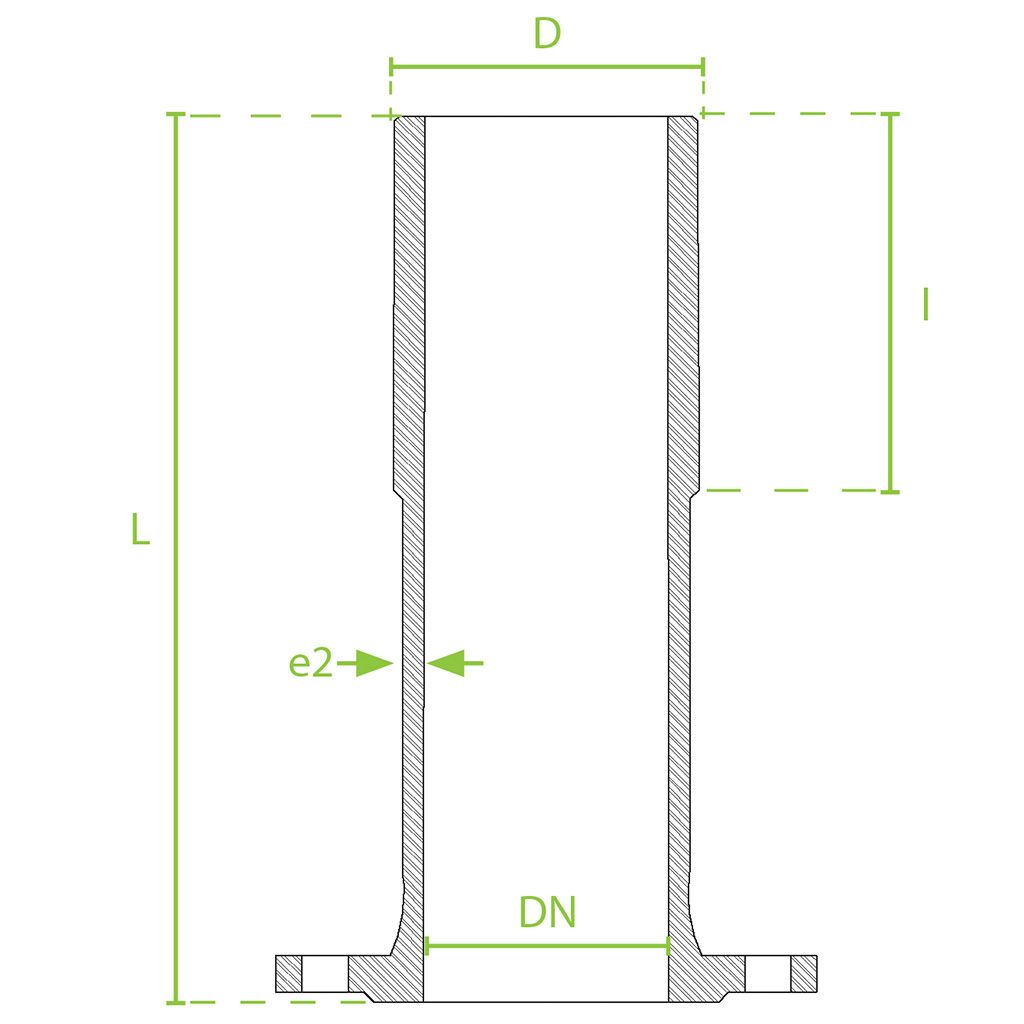

ابعاد | ابعاد | ||||||
سایز | L | I | e | سایز | L | I | e |
| 80 | 350 | 215 | 7 | 400 | 500 | 270 | 10.8 |
| 100 | 350 | 225 | 7.2 | 500 | 520 | 280 | 12 |
| 150 | 410 | 225 | 7.8 | 600 | 560 | 290 | 13.2 |
| 200 | 410 | 230 | 8.4 | 700 | 600 | 310 | 14.4 |
| 250 | 410 | 240 | 9 | 800 | 600 | 330 | 15.6 |
| 300 | 505 | 250 | 9.6 | 900 | 600 | 330 | 16.8 |
| 350 | 460 | 260 | 10.2 | 1000 | 700 | 330 | 17.5 |
