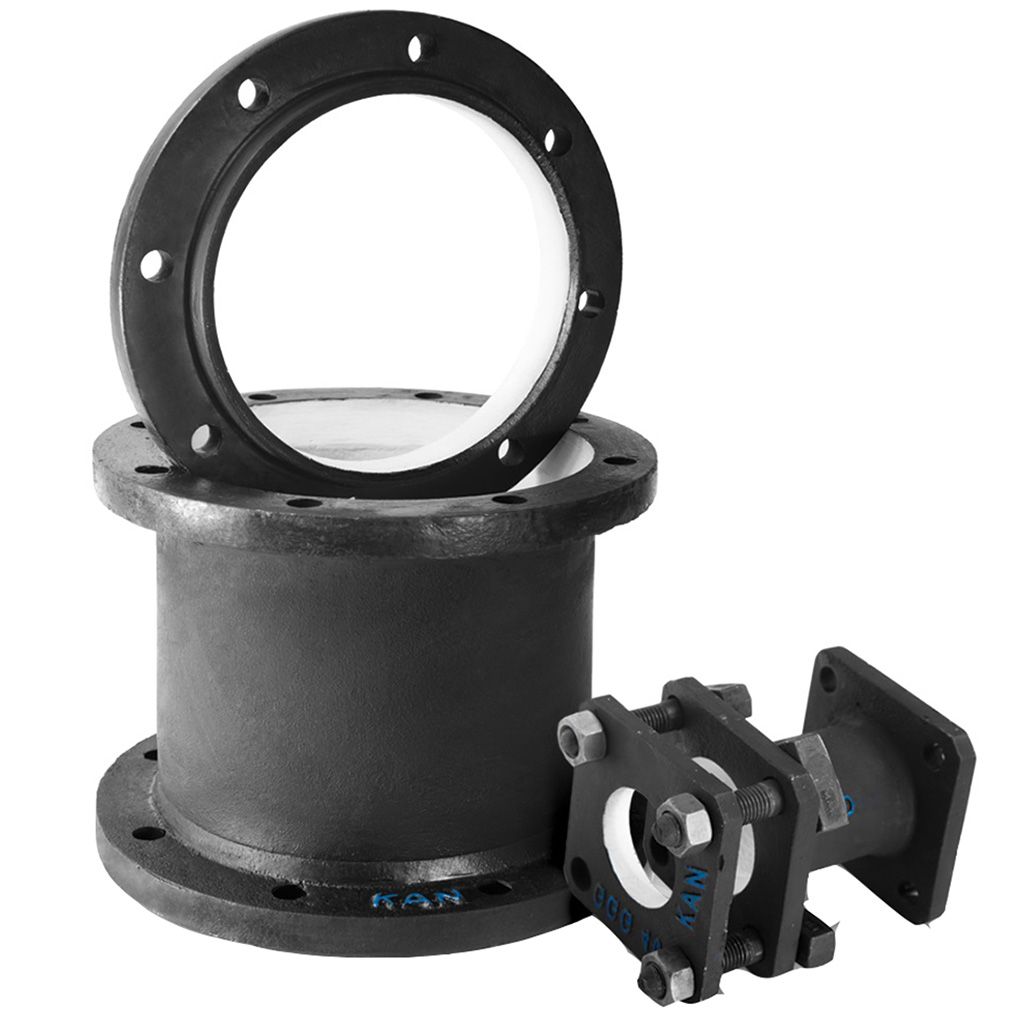

کلار بولتد گلند
تعریف و کاربرد
به عنوان رابط در اتصال دو لوله و همچنین برای تعمیرات لوله هنگام ترکیدگی مورد استفاده قرار می‌گیرد. استاندارد ابعاد بر اساس ISO 2531. استاندارد ریخته‌گری بر اساس DIN EN 1693.
نام‌های رایج
کولار / کولار بولتد گلندی / رابط دو سر ساکت
نکات کلیدی
به هنگام استفاده می‌بایست سطح مقطع برش خورده لوله دارای برش صاف و عمود باشد. جهت آب‌بندی قسمت بولتدی که لوله داخل اتصال می‌شود، از واشر بولتد گلندی به همراه بولتد گلند استفاده می‌شود. دارای پوشش بنتونیتی / پرایمر / قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی.
شماره سریال
D10002
جنس چدنی
نوع کاربرد اتصال

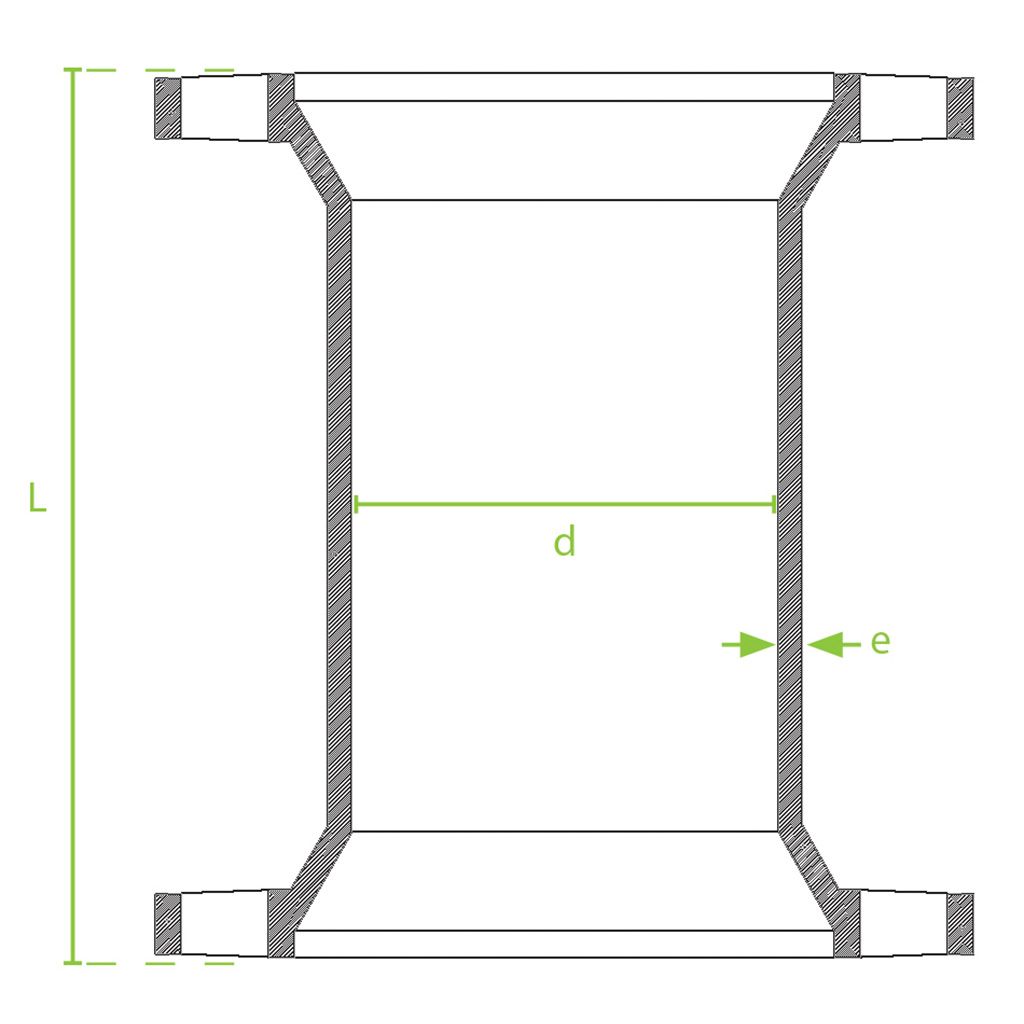

ابعاد | ابعاد | ||||||
سایز | L | d | e | سایز | L | d | e |
| 60 | 200 | 87 | 7 | 350 | 305 | 395 | 10.2 |
| 80 | 225 | 104 | 7 | 400 | 305 | 435 | 10.8 |
| 100 | 250 | 125 | 7.2 | 500 | 360 | 535 | 12 |
| 150 | 260 | 185 | 7.8 | 600 | 400 | 640 | 13.2 |
| 200 | 270 | 239 | 8.4 | 700 | 430 | 740 | 14.4 |
| 250 | 300 | 280 | 9 | 800 | 500 | 845 | 15.6 |
| 300 | 270 | 340 | 9.6 | 900 | 550 | 945 | 16.8 |
