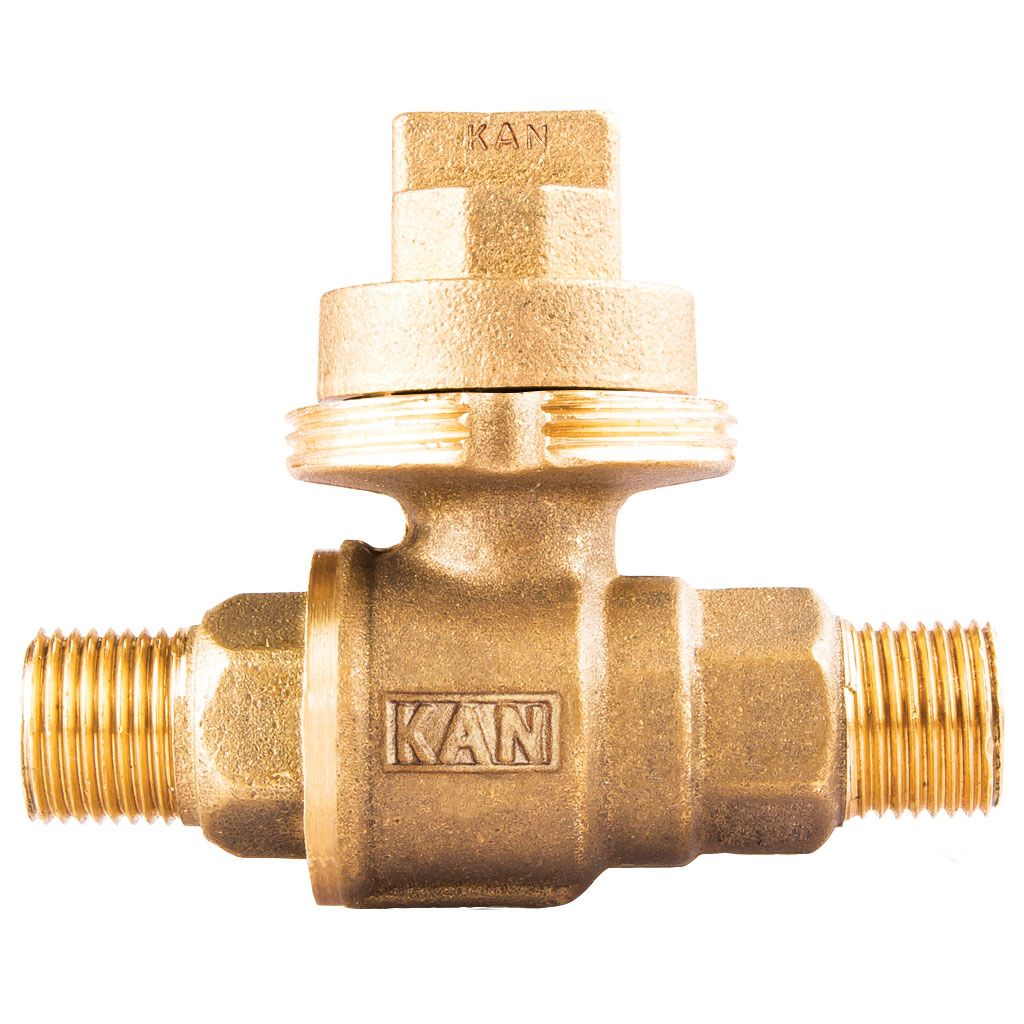

شیر قطع و وصل بال والو روپیچ برنزی
تعریف و کاربرد
شیری است که به صورت یک چهارم دور باز و بسته می‌شود. این شیر برای قطع و وصل جریان آب قبل از درب ورودی ملک به لحاظ مدیریتی استفاده می‌شود. همچنین این شیر زمانی که حادثه‌ای بین شیر انشعاب تا اطاقچه کنتور اتفاق می‌افتد مورد استفاده قرار می‌گیرد. امکان ارائه و تولید با اتصالات پوش فیت نیز وجود دارد.
نام‌های رایج
شیرانشعاب / شیر قطع و وصل / شیر محفظه
محل نصب
خارج ملك مشترک، مدفون در زیر محفظه
نکات کلیدی
کلاهک شیر می‌بایست به سمت بالا باشد. جهت قطع و وصل آب می‌بایست 90 درجه در جهت ساعتگرد آچار را بچرخانیم.
دما و فشار کاری
دمای کاری: بین 2 تا 35 درجه سانتیگراد / فشار کاری: 16 اتمسفر (pn16)
شماره سریال
V-12111
جنس برنز
آب‌بندی بال والو
ورودی روپیچ
خروجی روپیچ

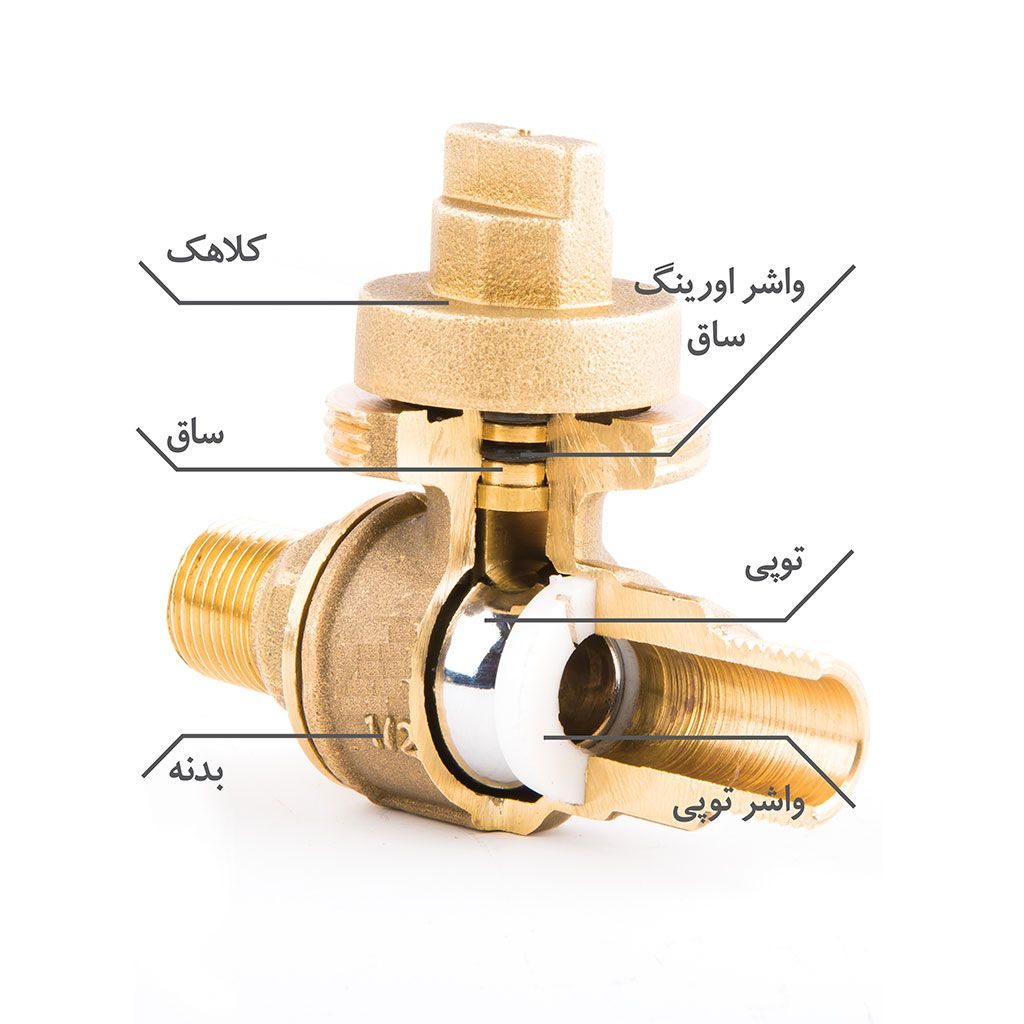

قطعات و جنس آن‌ها | ||||
نام قطعه | جنس | استانداردASTM | استانداردEN | سیمبول |
| بدنه | برنز | ASTM B62/C83600 | EN1982/CC491K | CuSn5Zn5Pb5-C |
| توپی | برنج | ASTM B455/C38500 ASTM B455/C38000 | EN12164/CW614N EN12164/CW617N | CuZn39Pb3 CuZn38Pb2 |
| ساق | ||||
| کلاهک | ||||
| واشر اورینگ ساق | لاستیک | NBR|EPDM | ||
| واشر توپی | تفلون | PFTE | ||

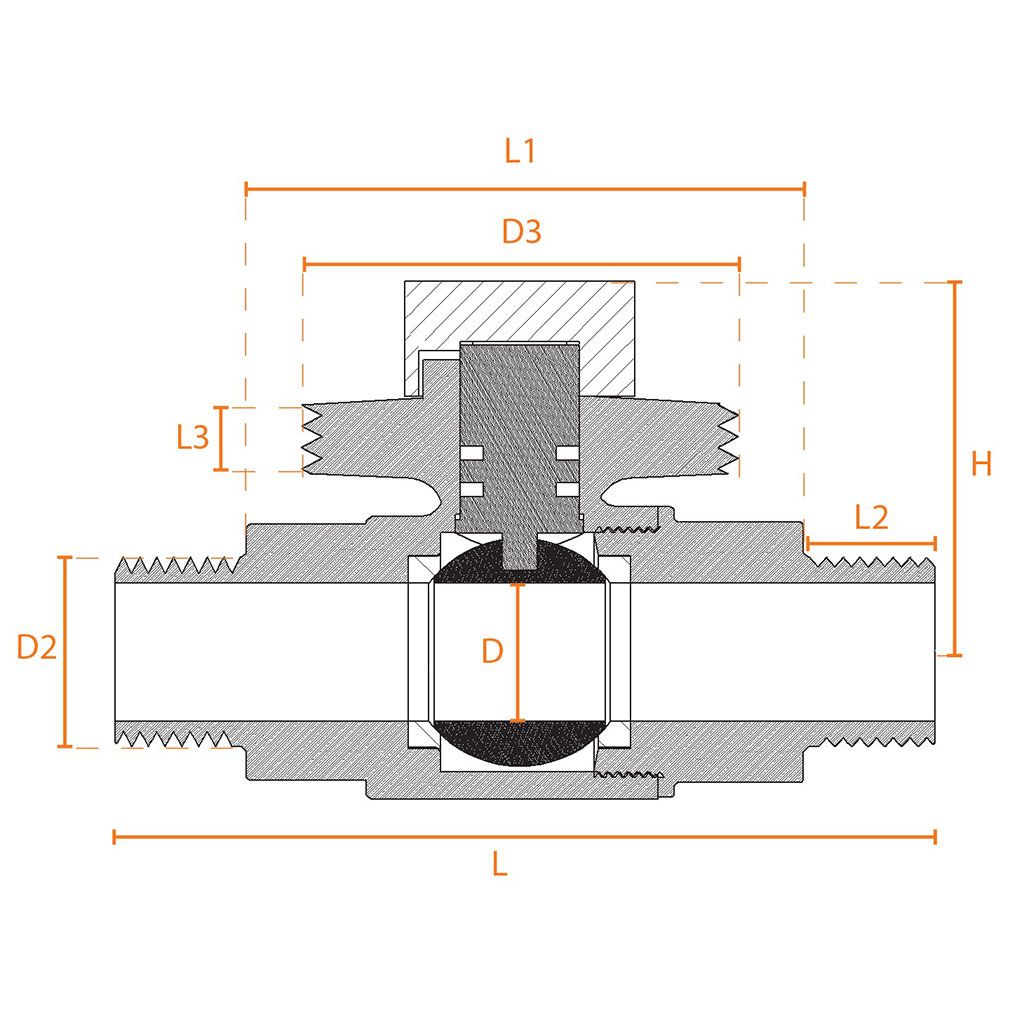

ابعاد بدنه | دنده طرفین | دنده زیر کلاهک | ||||||||
SizeInch | L(mm) | H(mm) | L1 (mm) | D(mm) | L2(mm) | D2(mm) | تعداد دنده بر اینچ | L3(mm) | D3(mm) | تعداد دنده بر اینچ |
| ½ | 90 | 50 | 60 | 13-15 | 14.3 | 20.7 | 14 | 8 | 48 | 11 |
| ¾ | 95 | 60 | 63.5 | 19-20 | 15.9 | 25.9 | 14 | 8 | 48 | 11 |
| 1 | 110 | 70 | 72 | 25-26 | 19.1 | 32.8 | 11 | 10 | 48 | 11 |
