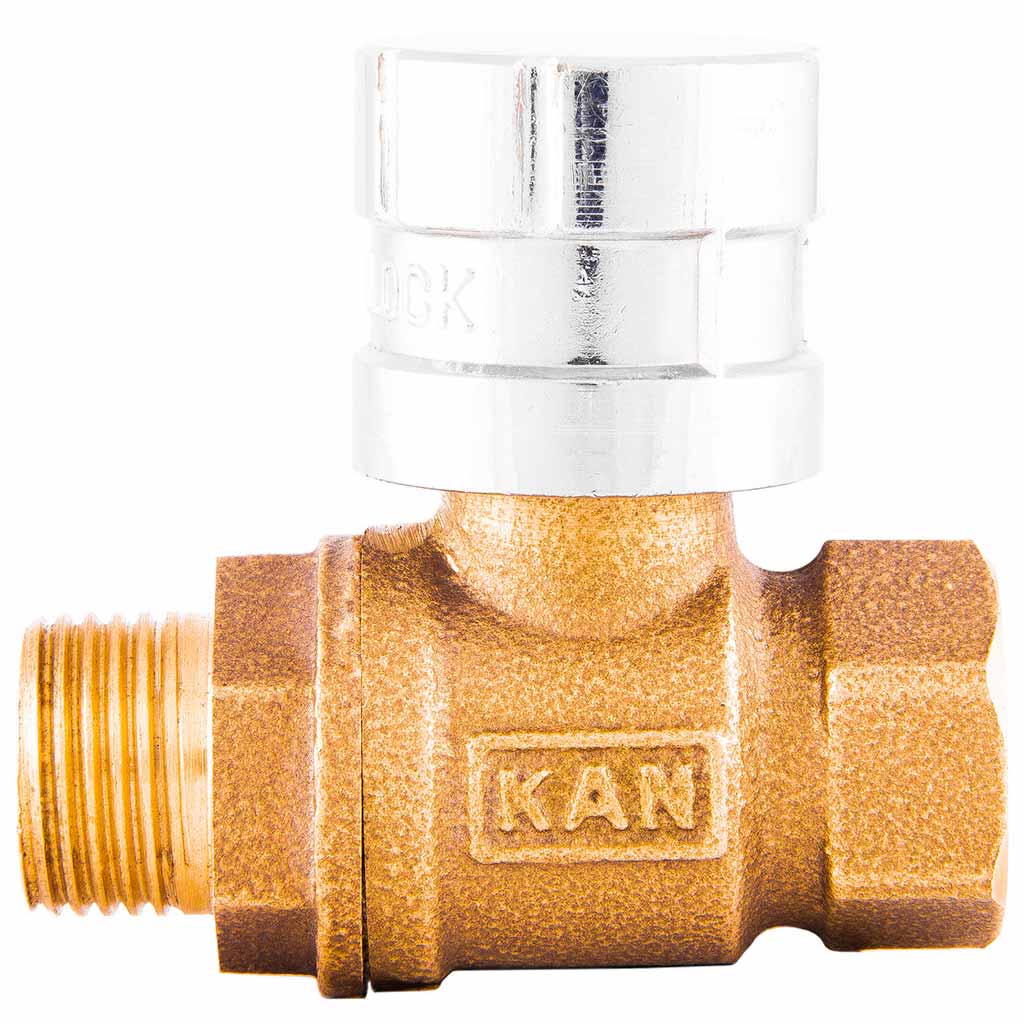

شیر سوئیچی مگنتی روپیچ برنزی
تعریف و کاربرد
شیری است که به صورت یک چهارم دور باز و بسته می‌شود و از نوع شیرتوپی یا به اصطلاح بال والو می‌باشد. این شیر برای قطع و وصل جریان آب داخل ملک بـه لحاظ مدیریتی استفاده می‌گردد. این نوع از شیرها به دلیل داشتن آچار منحصر به فرد، تنها توسط دارنده آچار آن قابلیت باز و بسته شدن را دارند. این شیر با توجه به قفل آن به دو نوع قفل مکانیکی و قفل مغناطیسی تقسیم می‌شود.
نام‌های رایج
شیر سوئیچی/ شیر قفل‌دار / شیر مگنتی
محل نصب
داخل ملک درون حوضچه کنتور/ داخل ملک درون تابلو انشعاب / بیرون ملک، روی دیوار
نکات کلیدی
جهت قطع و وصل آب می بایست از آچار مخصوص آن استفاده نمایید.
شماره سریال
V-14112
جنس برنز
آب‌بندی بال والو
ورودی روپیچ
خروجی توپیچ

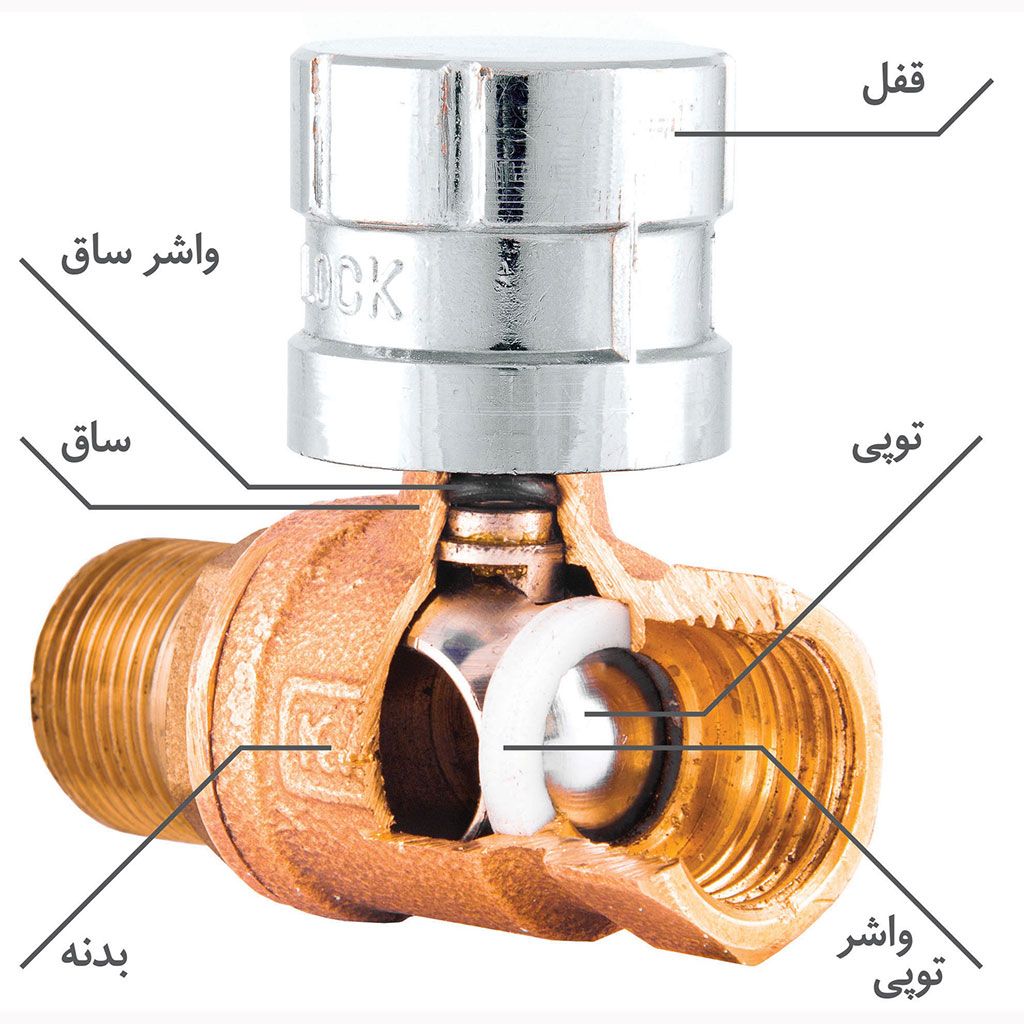

قطعات و جنس آن‌ها | ||||
نام قطعه | جنس | استانداردASTM | استانداردEN | سیمبول |
| بدنه | برنز | ASTM B62/C83600 | EN1982/CC491K | CuSn5Zn5Pb5-C |
| توپی | برنج | ASTM B455/C38500 ASTM B455/C38000 | EN12164/CW614N EN12164/CW617N | CuZn39Pb3 CuZn38Pb2 |
| ساق | ||||
| کلاهک | مگنتی | *** | *** | *** |
| واشر اورینگ ساق | لاستیک | NBR|EPDM | ||
| واشر توپی | تفلون | PFTE | ||

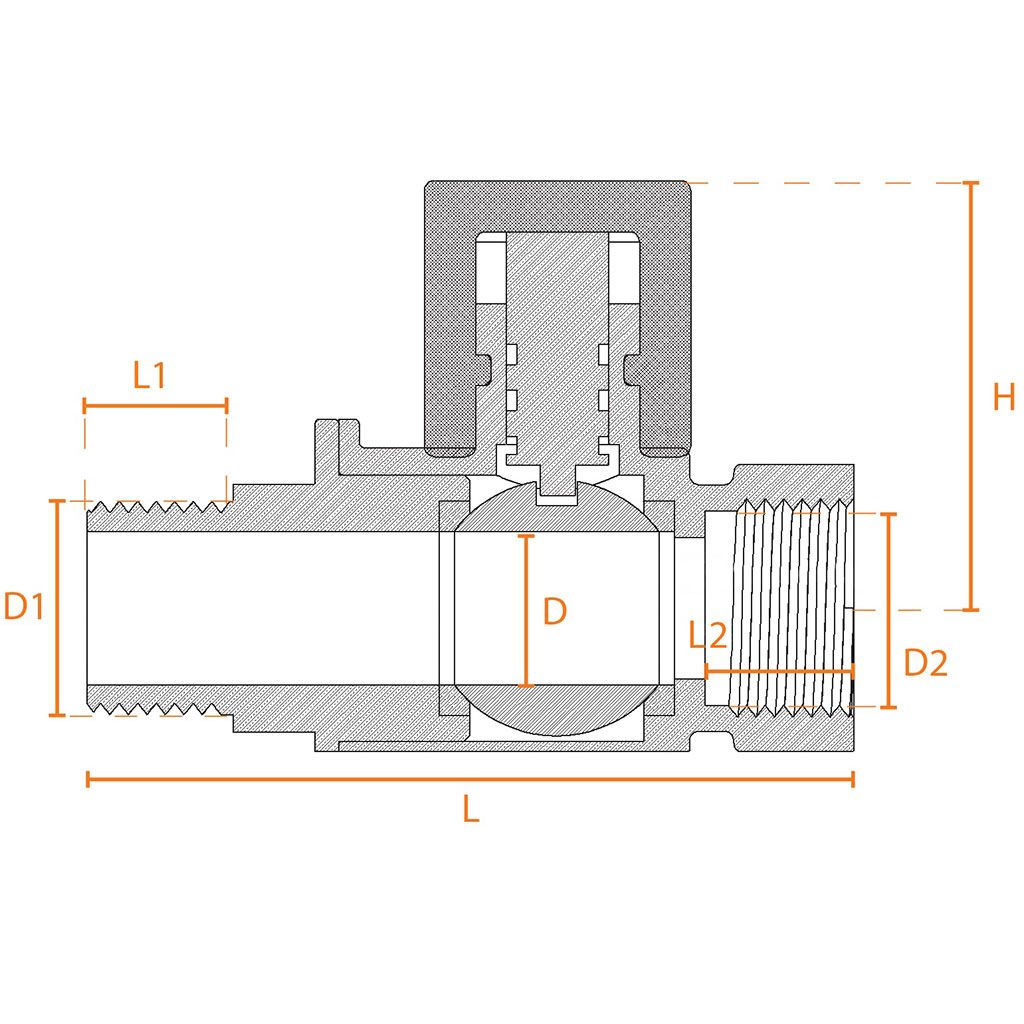

ابعاد دنده | دنده خروجی (مادگی) | دنده ورودی (نری) | ||||||||
Size Inch | L (mm) | H(mm) | D(mm) | L2(mm) | L3(mm) | D2(mm) | تعداد دنده بر اینچ | L1(mm) | D1(mm) | تعداد دنده بر اینچ |
| ½ | 62 | 40 | 13-15 | 19.5 | 14.3-15.9 | 18.6 | 14 | 14.3 | 20.9 | 14 |
| ¾ | 72 | 45 | 19-20 | 10.5 | 15.9-17.5 | 24.2 | 14 | 15.9 | 25.8 | 14 |
| 1 | 86 | 50 | 25-26 | 11.5 | 19.1-20.6 | 30.4 | 11 | 19.1 | 32.9 | 11 |
