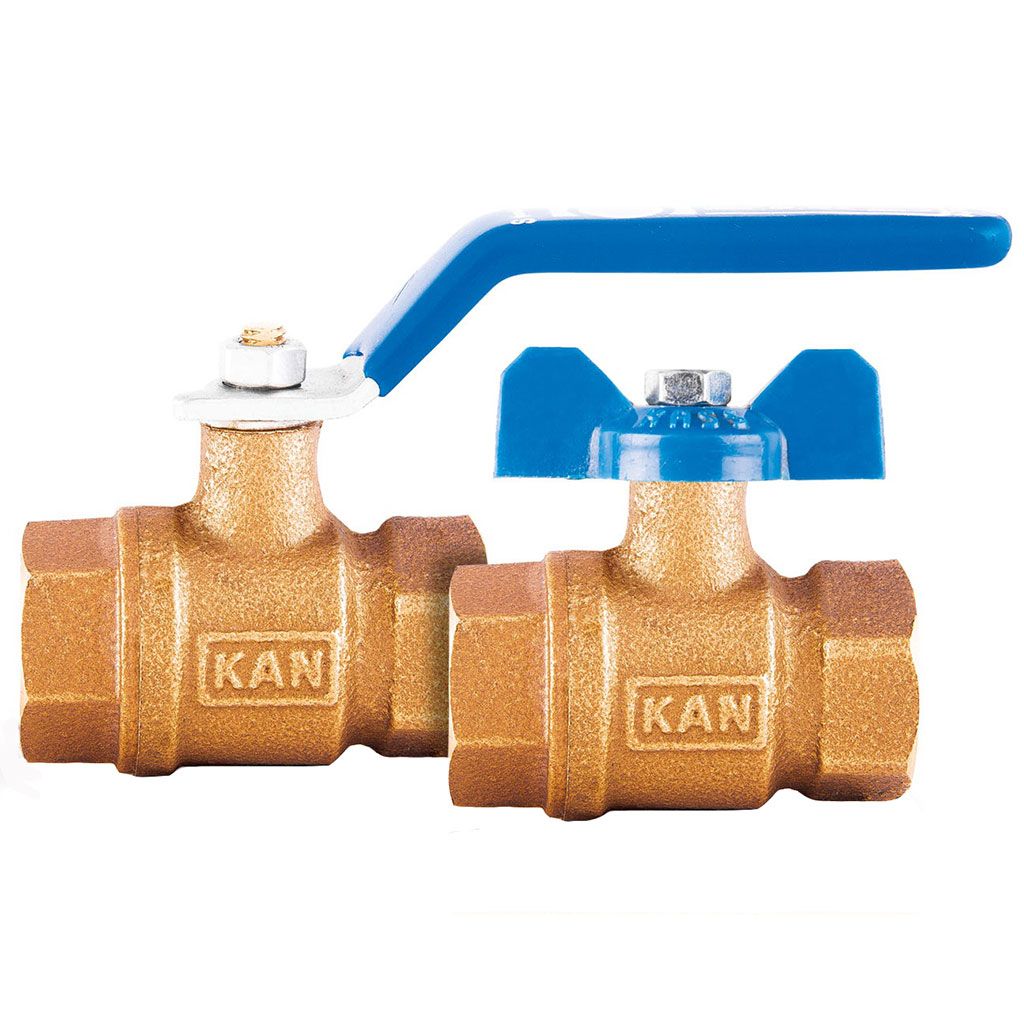

شیر تکضرب توپیچ برنزی دسته گازی|خروسکی
تعریف و کاربرد
شیری است که به صورت یک چهارم دور باز و بسته می‌شود و از نوع شیر توپی یا به اصطلاح بال والو می‌باشد. این شیر برای قطع و وصل جریان اضطراری آب لوله کشی داخل ملک به کار می‌رود. امکان ارائه و تولید با دسته خروسکی و دسته گازی و همچنین تولید با اتصالات لوله‌های 5 لایه وجود دارد.
نام‌های رایج
شیر تکضرب / شیر بال والو / شیر ساچمه‌ای / شیر گازی
محل نصب
داخل ملک درون حوضچه کنتور و یا تابلو انشعاب بعد از شیر یکطرفه
نکات کلیدی
درصورت استفاده از این نوع شیر بهتر است از شیر یکطرفه صافی‌دار استفاده شود.
دما و فشار کاری
دمای کاری: بین 2 تا 35 درجه سانتی گراد / فشار کاری: 16اتمسفر (pn16)
شماره سریال
V-16122
جنس برنز
آب‌بندی بال والو
ورودی توپیچ
خروجی توپیچ

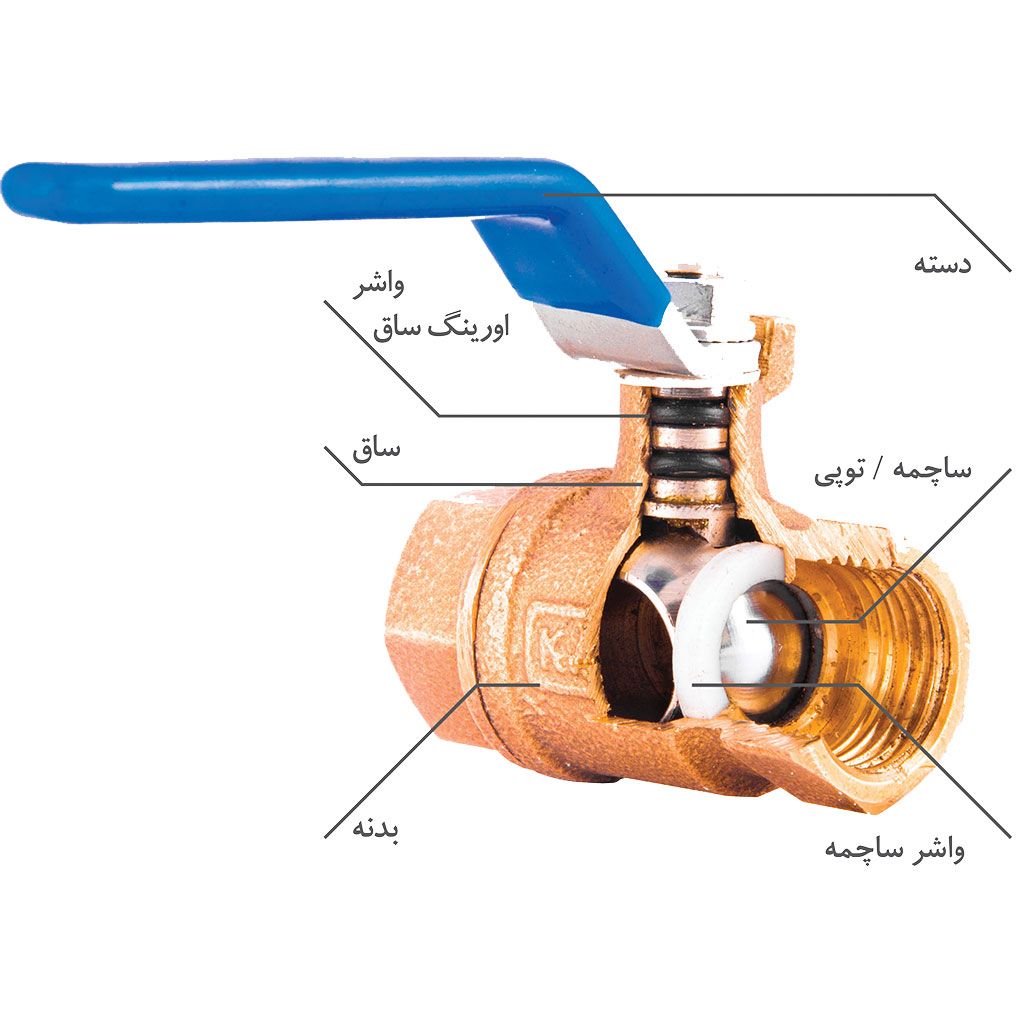

قطعات و جنس آن‌ها | ||||
نام قطعه | جنس | استانداردASTM | استانداردEN | سیمبول |
| بدنه | برنز | ASTM B62/C83600 | EN1982/CC491K | CuSn5Zn5Pb5-C |
| ساچمه/توپی | برنج | ASTM B455/C38500 ASTM B455/C38000 | EN12164/CW614N EN12164/CW617N | CuZn39Pb3 CuZn38Pb2 |
| ساق | ||||
| واشر اورینگ ساق | لاستیک | NBR|EPDM | ||
| واشر ساچمه | تفلون | PFTE | ||
| دسته | آهنی-پلاستیکی- سرب خشک-آلومینیوم | |||

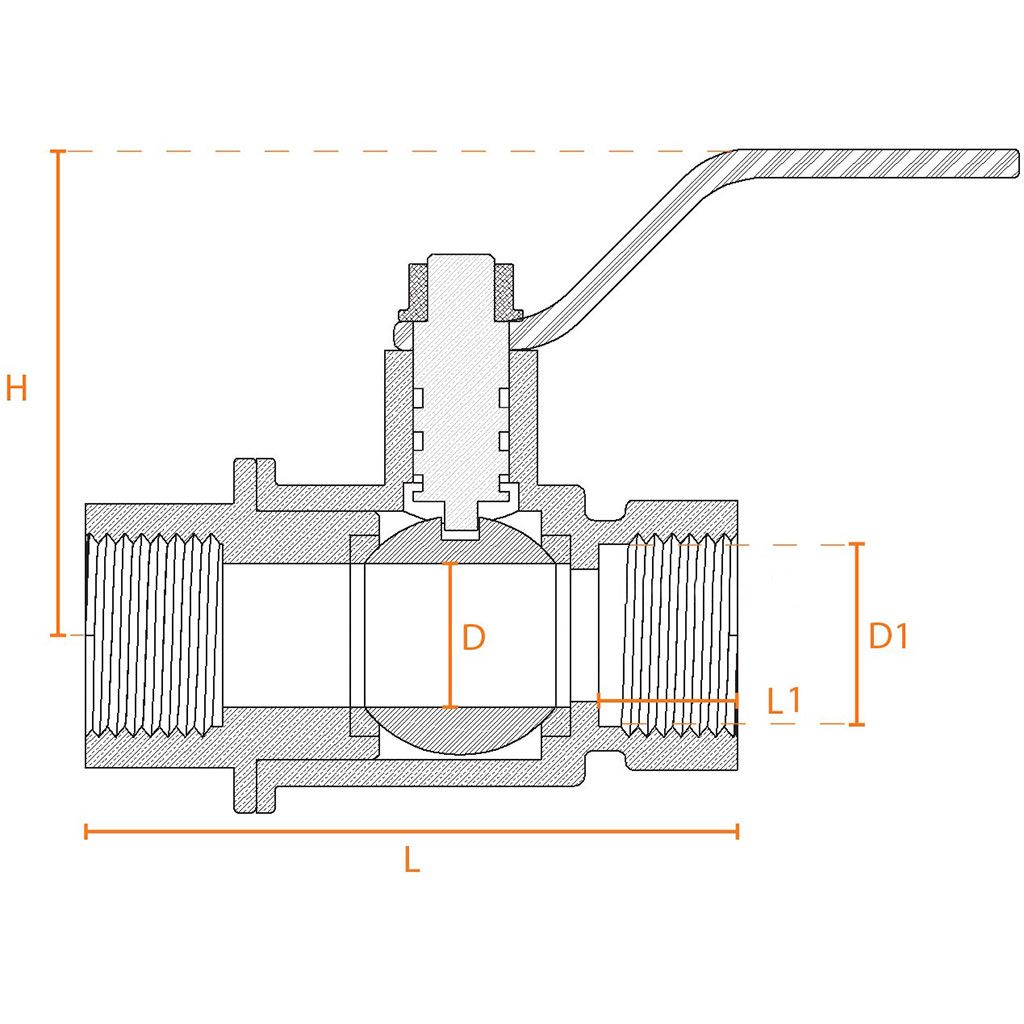

ابعاد | دنده طرفین | ||||||
SizeInch | L(mm) | H(mm) | D(mm) | L1(mm) | L2(mm) | D2(mm) | تعداد دنده بر اینچ |
| ½ | 55 | 49 | 13-15 | 9 | 14.3-15.9 | 18.6 | 14 |
| ¾ | 60 | 53 | 19-20 | 10.5 | 15.9-17.5 | 24.2 | 14 |
| 1 | 75 | 58 | 25-26 | 11.5 | 19.1-20.6 | 31.3 | 11 |
