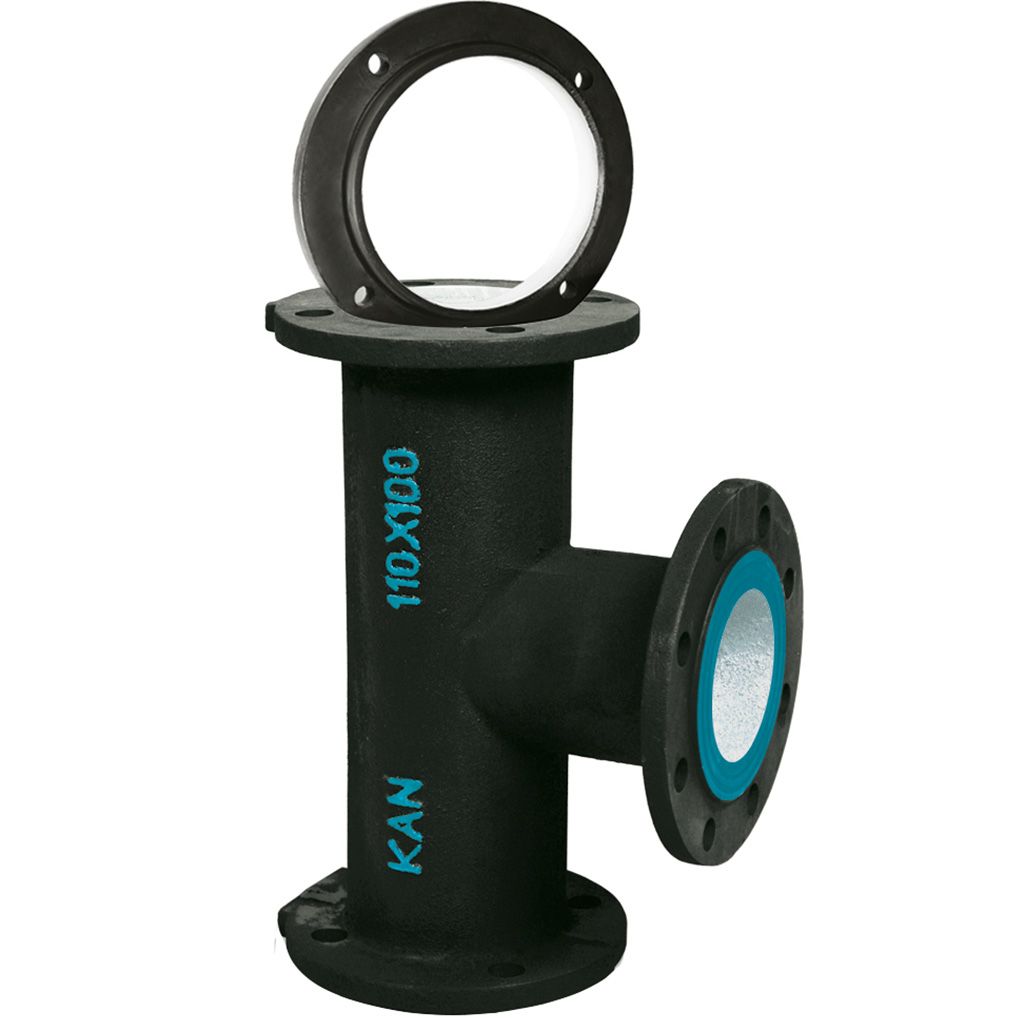

بولتد گلند ناف فلنج (لوله پلی‌اتیلن)
تعریف و کاربرد
جهت گرفتن انشعاب از خط لوله اصلی استفاده می‌شود. لوله پلی‌اتیلن وارد دو سر آن می‌شود و با واشر و گلند آب‌بندی می‌شود و قسمت انشعاب آن فلنجی می‌باشد. استاندارد فلنج بر اساس DIN 1092-2. استاندارد ریخته‌گری DIN 1693.
نام‌های رایج
سه راه دو سر بولتد گلندی / سه راهی پلی‌اتیلن / سه راهی ناف فلنج
نکات کلیدی
هنگام استفاده می‌بایست سطح مقطع برش خورده لوله ترجیحا دارای برشی صاف و عمود باشد. جهت آب‌بندی قسمت فلنج‌دار از واشر تخت لاستیکی یا منجیت‌دار استفاده می‌شود. جهت آب‌بندی قسمت بولتدی که لوله داخل اتصال می‌شود از واشر بولتد گلندی به همراه بولتد گلند استفاده می‌شود. دارای پوشش بنتونیتی/ پرایمر/ قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی. هنگام استفاده لوله پلی‌اتیلن می‌بایست تا استپ وارد اتصال شود.
شماره سریال
D10014
جنس چدنی
نوع اتصال پلی‌اتیلن
نوع کاربرد اتصال

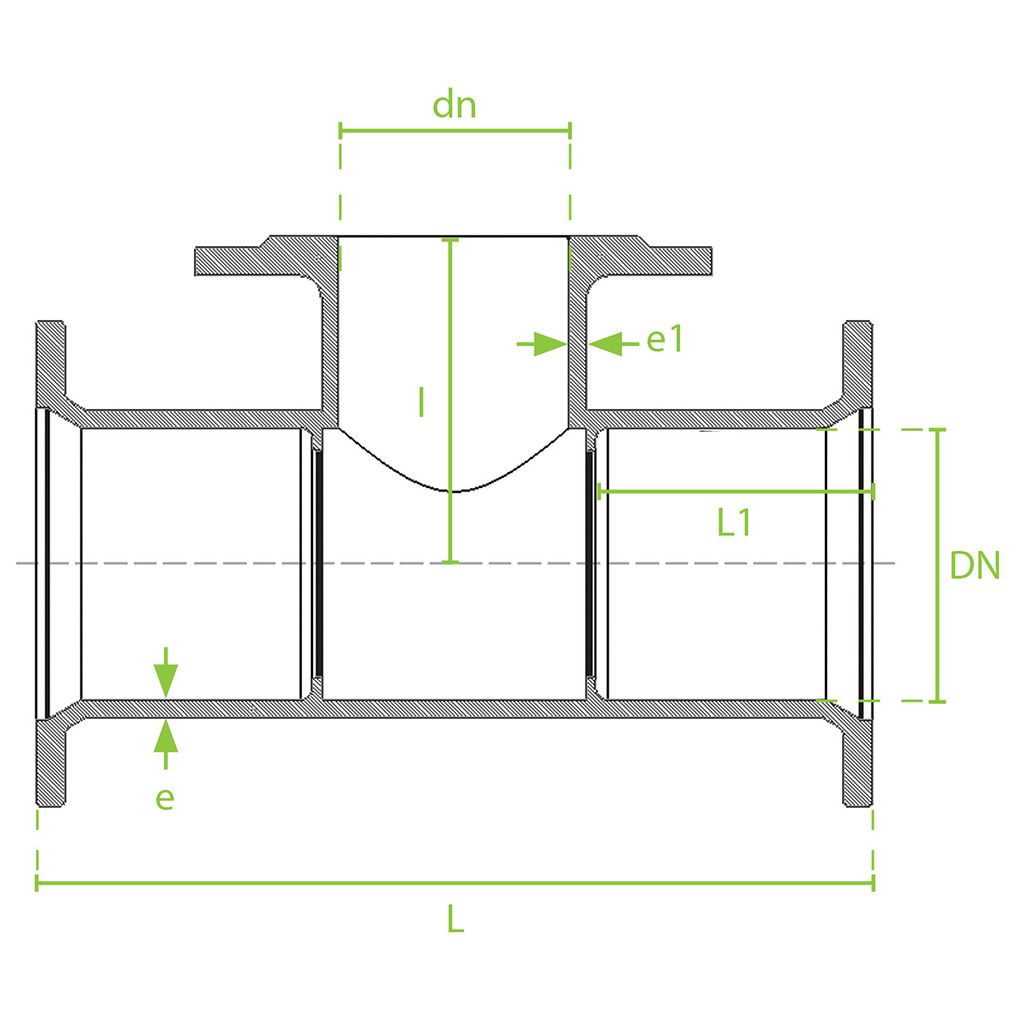

ابعاد | ||||||
Size(DN) | Size(dn) | L | L1 | e | I | e1 |
| 63 | 60 | 220 | 70 | 7.5 | 120 | 7.5 |
| 90 | 60 | 260 | 90 | 7.5 | 130 | 7.5 |
| 90 | 80 | 280 | 90 | 7.5 | 130 | 7.5 |
| 110 | 60 | 280 | 100 | 7.5 | 140 | 7.5 |
| 110 | 80 | 300 | 100 | 7.5 | 140 | 7.5 |
| 110 | 100 | 320 | 100 | 7.5 | 140 | 7.5 |
| 160 | 80 | 345 | 120 | 8.5 | 165 | 7.5 |
| 160 | 100 | 360 | 120 | 8.5 | 165 | 7.5 |
| 160 | 150 | 410 | 120 | 8.5 | 165 | 8.5 |
