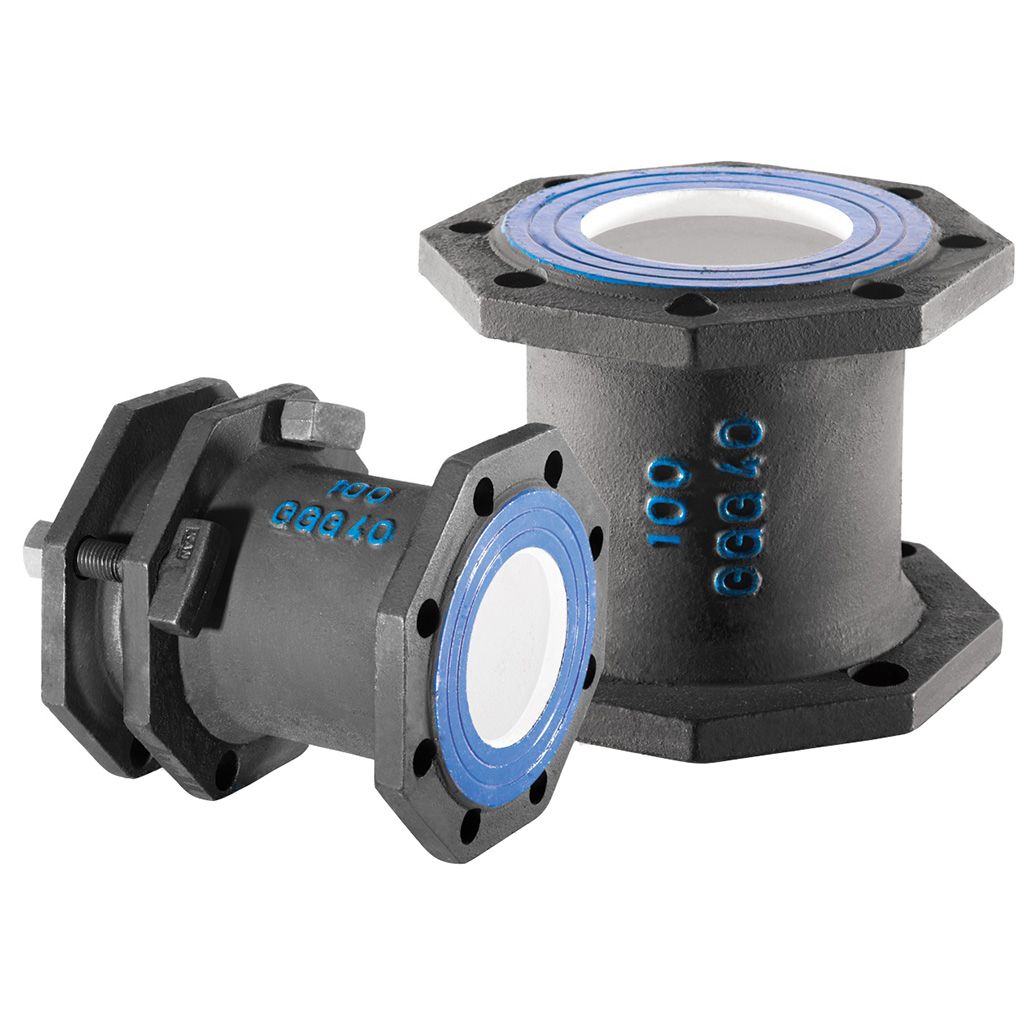

فلنج ساکت (لوله پلی‌اتیلن)
تعریف و کاربرد
جهت فلنج‌دار کردن لوله‌های پلی‌اتیلن و برای اتصال به شیرآلات و اتصالات فلنج‌دار می‌باشد. استاندارد فلنج بر اساس DIN EN 1092 – 2. استاندارد ابعاد بر اساس ISO 2531. استاندارد ریخته‌گری بر اساس DIN EN 1693.
نام‌های رایج
فلنج ساکت / فلنج ساکت بولتد گلند / ساکت یک سر بولتد
نکات کلیدی
هنگام استفاده می‌بایست سطح مقطع برش خورده لوله ترجیحا دارای برش صاف و عمود باشد. جهت آب‌بندی قسمت فلنج‌دار از واشر تخت لاستیکی یا منجیت‌دار استفاده می‌شود. جهت آب‌بندی قسمت بولتدی که لوله داخل اتصال می‌شود، از واشر بولتد گلندی به همراه بولتد گلند استفاده می‌شود. دارای پوشش بنتونیتی / پرایمر / قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی.
شماره سریال
D10012
جنس چدنی
نوع اتصال پلی‌اتیلن
نوع کاربرد اتصال

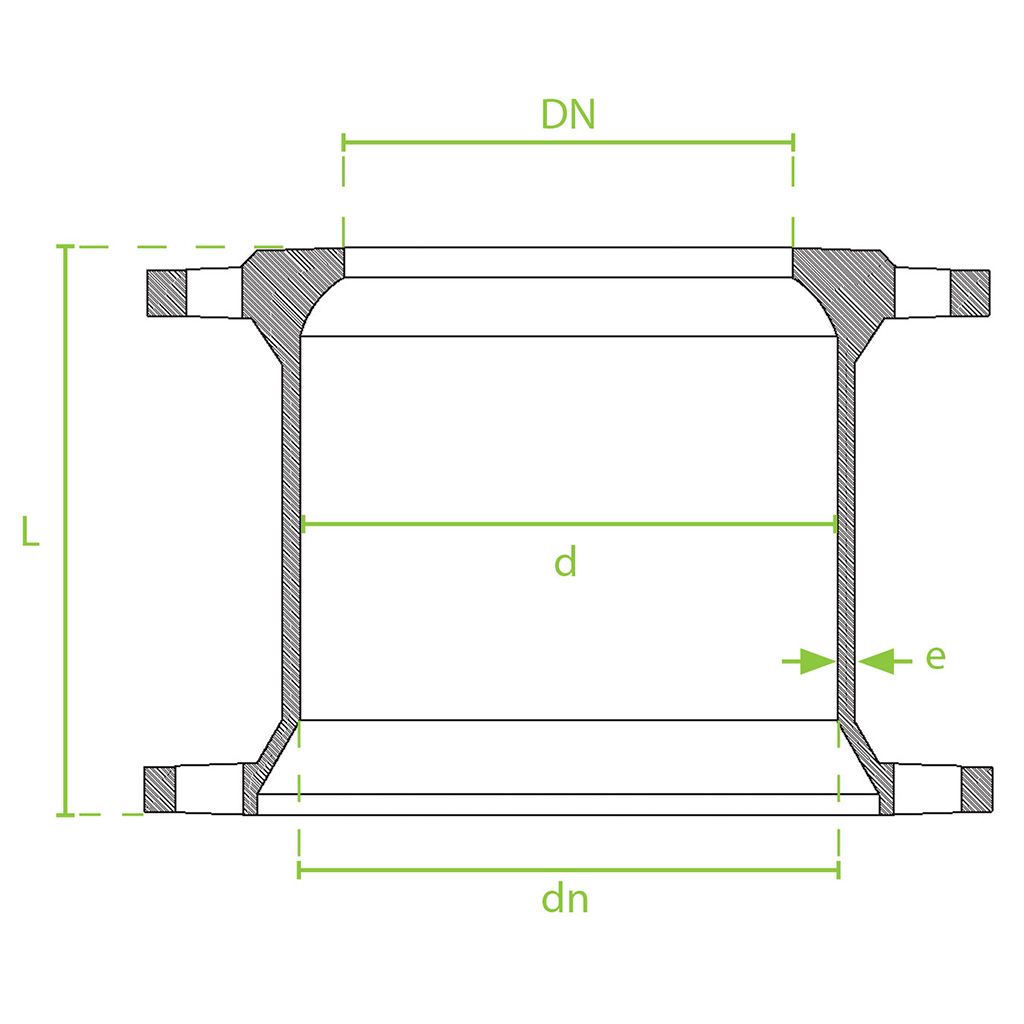

ابعاد | ||||
Size(DN) | Size(dn) | L | d | e |
| 60 | 63 | 64.0-70.0 | 130 | 7 |
| 80 | 90 | 94.0-98.0 | 190 | 7 |
| 100 | 110 | 114.0-120.0 | 175 | 7.2 |
| 150 | 160 | 165.0-168.0 | 210 | 7.8 |
| 200 | 200 | 204.0-210.0 | 250 | 8.5 |
| 250 | 250 | 255.0-260.0 | 290 | 9 |
| 300 | 315 | 320.0-325.0 | 320 | 9.6 |
