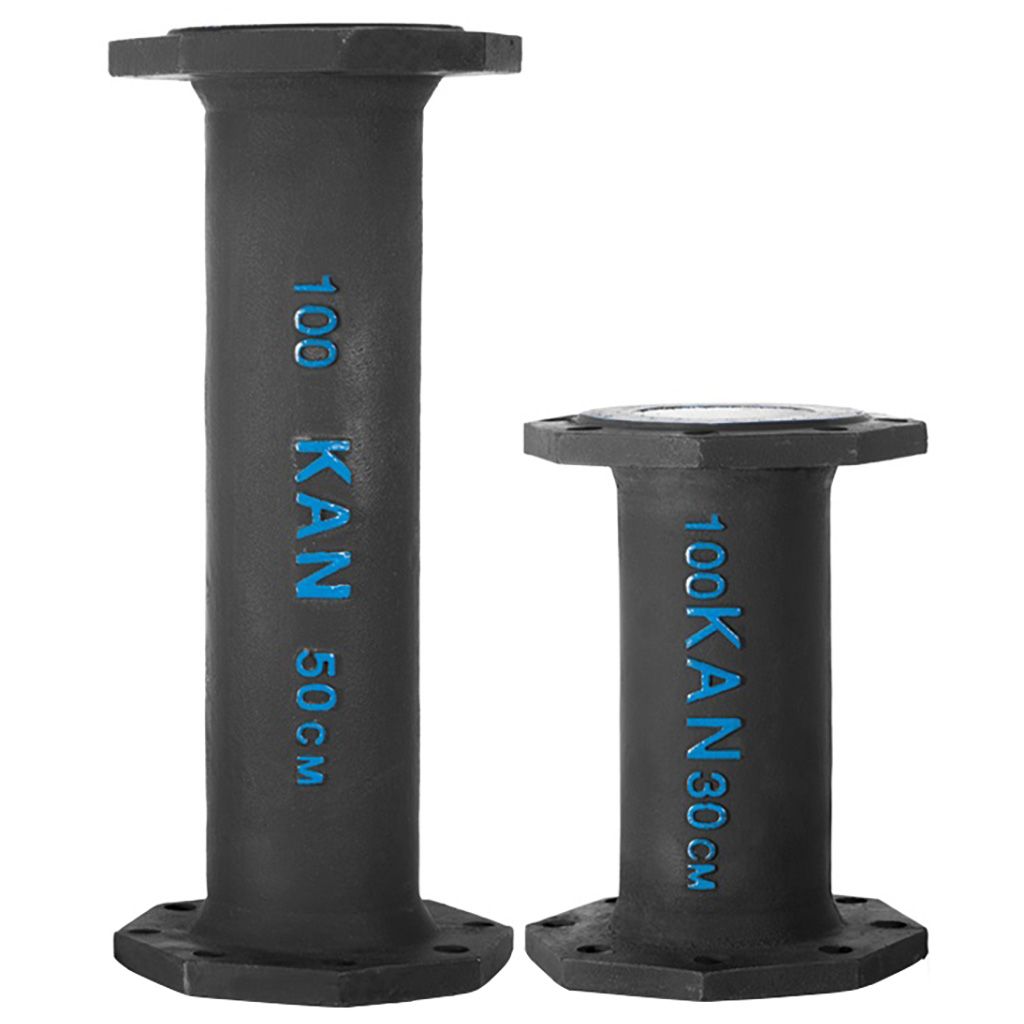

لوله تطویل
تعریف و کاربرد
به جهت جبران فاصله بین دو لوله یا اتصال فلنج‌دار از این قطعه استفاده می‌گردد. استاندارد فلنج بر اساس DIN EN 1092 – 2. استاندارد ابعاد بر اساس ISO 2531. استاندارد ریخته‌گری بر اساس DIN EN 1693.
نام‌های رایج
لوله تطویل / لوله دو سر فلنج
نکات کلیدی
آکس سوراخ‌های دو سر فلنج می‌بایست در یک راستا باشد. دارای پوشش بنتونیتی، پرایمر و یا قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی. جهت آب‌بندی قسمت فلنج‌دار از واشر تخت لاستیک یا منجیت‌دار استفاده می‌شود.
شماره سریال
D10011
جنس چدنی

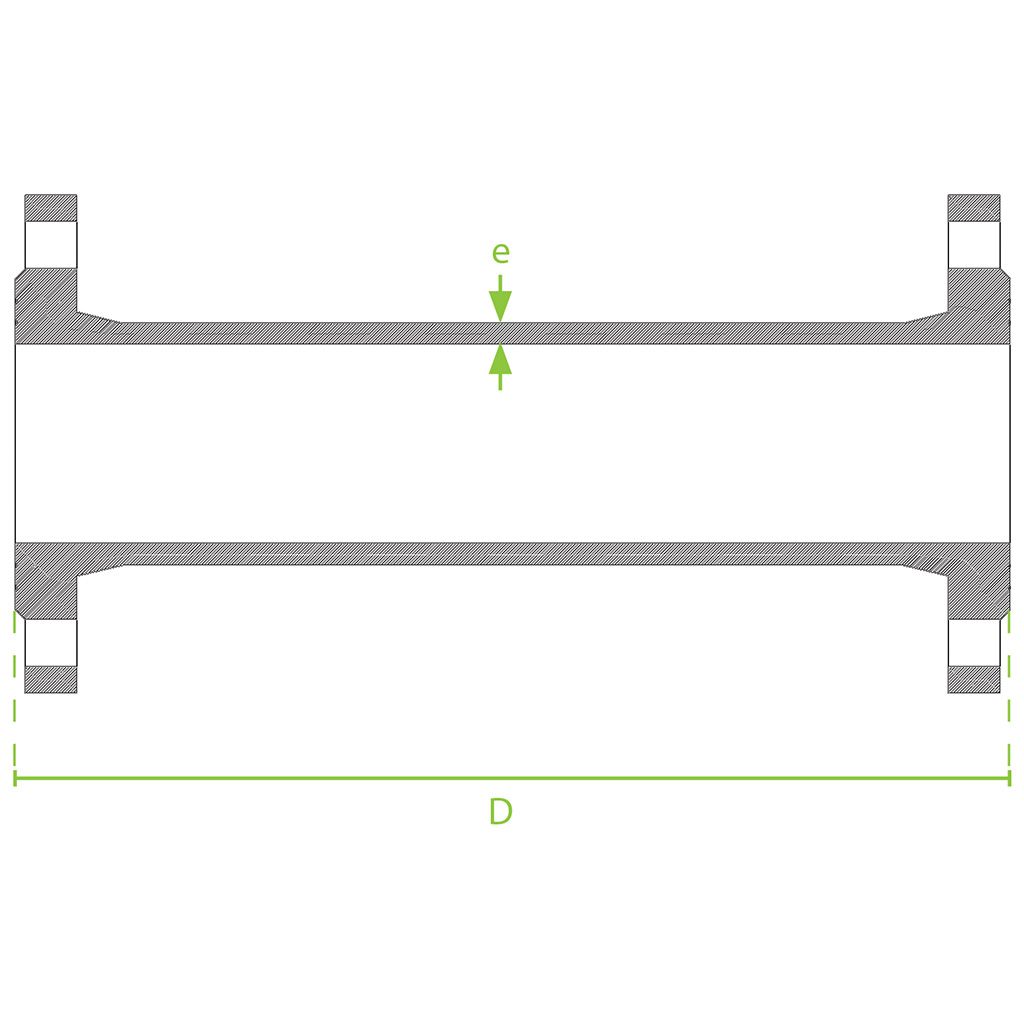

ابعاد | دنده طرفین | ||||
Nominal Diameter (DN) | L | e | Nominal Diameter (DN) | L | e |
| 80 | 20 / 30 40 / 50 | 7 | 250 | 80 | 9 |
| 100 | 30 / 40 50 | 7.2 | 300 | 100 | 9.6 |
| 150 | 30 / 40 50 | 7.8 | 400 | 150 | 10.8 |
| 200 | 30 / 40 50 | 8.4 | 500 | 200 | 12 |
